导读：一台光刻机卖几亿，都以为荷兰ASML可以卡脖子，那谁能卡ASML？

在全球芯片博弈的棋局里，荷兰ASML永远是最显眼的那枚棋子。一台极紫外光刻机售价数亿美元，晶圆厂不惜提前数年下订单，各国政府为它使尽外交手段。人们习惯性地认为，谁掌握了ASML，谁就扼住了半导体产业的咽喉。

但真相远比这复杂。ASML的机器里有超过十万个零件，绝大多数并非自产，而是从全球数百家供应商采购而来。说到底，它更像一个顶级的系统集成商。而在这条供应链的最深处，藏着一个鲜少被提及却至关重要的名字——德国蔡司。正是这家企业，用一面镜子，把物理极限焊死在了芯片制造的每一步上。

ASML的天花板，由蔡司划定

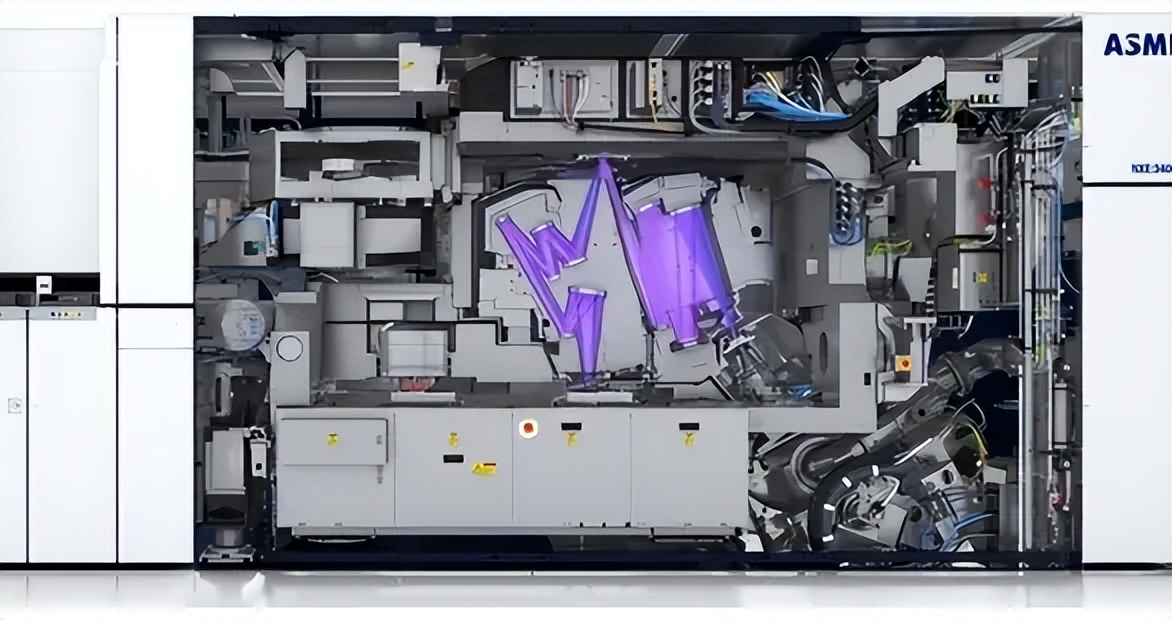

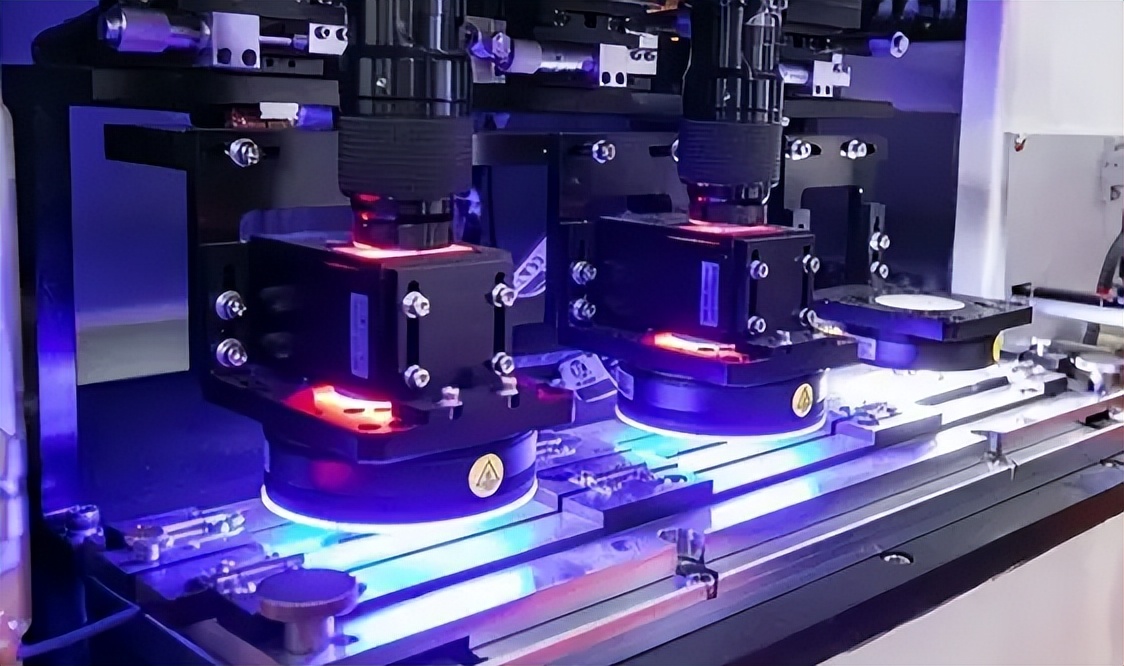

如果把ASML比作一支军队，蔡司就是它手中那把最锋利、且无法复制的刀。光刻机里负责引导和聚焦光线的光学系统，是整台机器的心脏。没有这套系统，再精密的机械结构也无法工作。而这套光学系统，全球只有蔡司一家能做到ASML要求的级别。

换句话说，ASML决定了全球谁有资格拿到光刻机，但蔡司决定了ASML的光刻机究竟能达到什么高度。这是一条隐秘却致命的技术依赖链。

13.5纳米：一面镜子的极限挑战

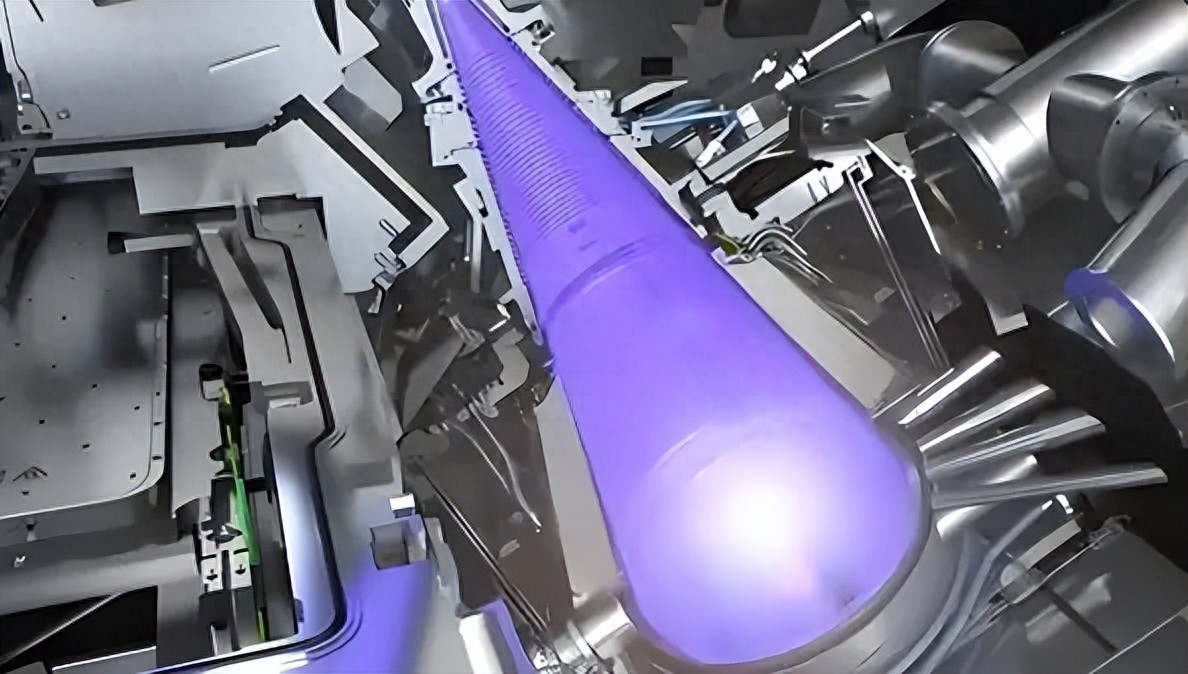

目前最先进的EUV光刻机使用波长为13.5纳米的极紫外光。这个波段的光有一个近乎霸道的物理特性：它几乎无法穿透任何常规材料，连空气分子都会将其完全吞噬。这意味着光刻机的光路系统必须在绝对真空中运行，传统的玻璃透镜彻底失去作用，光线只能依靠反射镜来引导和聚焦。

于是，蔡司被推到了舞台中央。它必须制造出人类历史上最平整的反射镜面。

蔡司内部设定的加工标准是：镜面表面起伏误差不超过50皮米。50皮米大约等于一个氢原子的直径。为了让这个数字更具象，不妨做一个假设：如果将一面加工完毕的蔡司反射镜等比放大到35万平方公里——约等于整个德国的国土面积——它表面最高点与最低点之间的高差，依然不能超过一毫米。

一毫米。在德国那么大的面积上。这种平整度，已经彻底宣判了传统光学加工工艺的死刑。

离子束修形：一颗原子一颗原子地"雕刻"

面对这种极限精度，传统机械打磨毫无意义，差距不是量级的问题，而是维度的问题。蔡司采用的是离子束修形技术，流程看似笨拙却极为精密：先用高精度扫描设备获取镜面每一处的三维坐标，精确计算出哪些位置多出了几个原子，然后在真空中发射高能离子束，将多余的原子逐颗撞飞。撞完一轮，停下来重新全面测量，发现新的偏差，再撞，再测。

这个过程要反复上万次。一面直径几十厘米的镜子，从粗磨到最终完工，通常需要六到八个月。没有捷径，没有速成，只有无尽的重复与修正，直到原子级别的平面真正浮现。

一百层镀膜：层层都是生死线

把镜面磨平只是第一关。极紫外光每次照射到镜面都会被吸收部分能量，为了尽可能提高反射效率，蔡司需要在镜面上交替沉积钼和硅两种材料，整整一百层。每一层的物理厚度必须完全一致，哪怕某一层出现零点几纳米的偏差，反射光就会发生微小偏折，最终投射到硅片上的电路图案边缘就会畸变，整片晶圆直接报废。

一百层薄膜，每一层都不能出错。这不是生产，这是在纳米尺度上走钢丝。

真正的"卡脖子"藏在物理定律里

我们总以为卡脖子的是整机、是专利、是某个国家的出口管制。但蔡司的故事揭示了一个更深层的现实：真正的技术壁垒，往往不在台前的系统集成，而在幕后某个不可绕过的基础环节。ASML站在聚光灯下接受全世界的注视，而蔡司在德国的车间里，用一面镜子、一百层薄膜、上万次离子轰击，安静地锁死了整条产业链的物理上限。

这不是某个国家的封锁，这是物理定律本身划下的红线。而站在红线背后的，是一家磨了近两百年镜子的德国老店。它不卖光刻机，不做芯片，却用一面镜子，卡住了全世界。
