【华为芯片新技术 有望绕开光刻机限制？】华为半导体业务总裁何庭波日前宣布，已经找到了一条不追求极致精细尺寸、而是寻求降低通讯时延的芯片研发新路线，有望在2031年实现和1.4纳米制程相媲美的性能。外界认为，华为可能在暗示已经找到了绕开光刻机限制的途径，势必会引发美国方面的进一步焦虑。

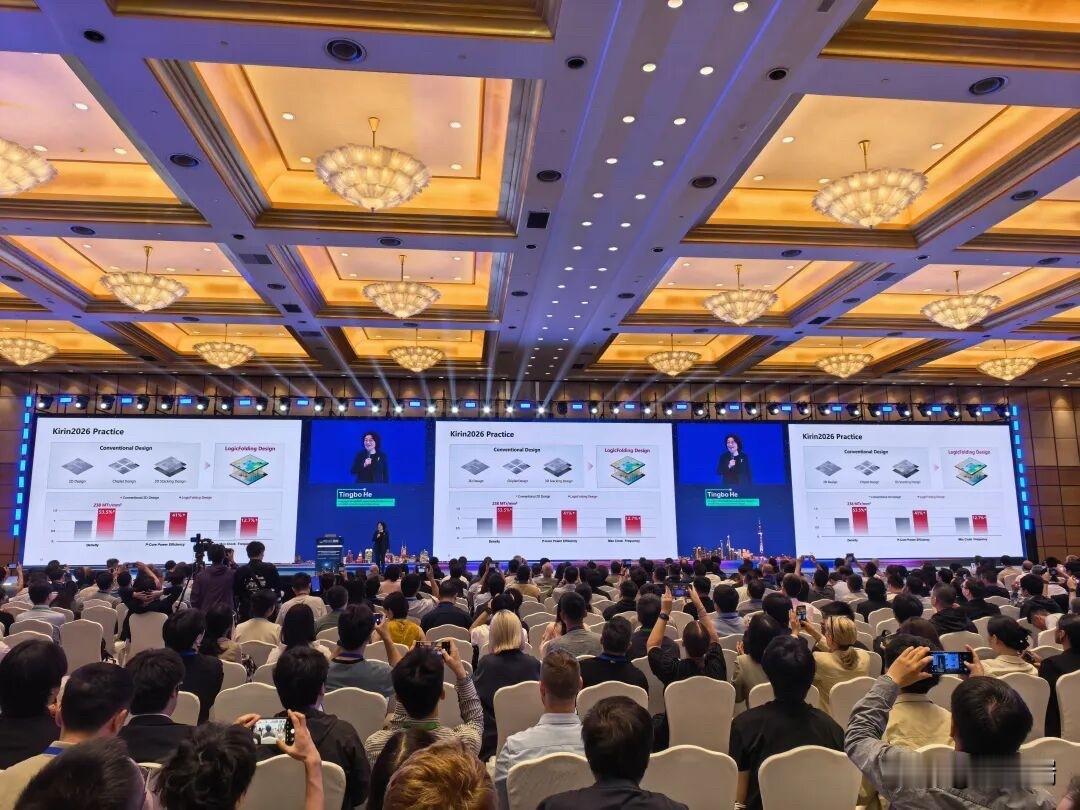

这一消息引发了全球半导体行业的广泛关注。华为在“2026国际电路与系统研讨会”上提出的这一套全新半导体设计理念，正式被称为“韬定律”。

核心技术：从“几何缩微”到“时间缩微”
这一新路线的核心逻辑是改变传统的研发范式，主要特点包括：
不唯“几纳米”论：不再一味追求将晶体管尺寸做到极致微小（即摩尔定律的几何缩微路径）。
逻辑折叠技术（Logic Folding）：通过重新设计电路和架构，将逻辑布局从单层扩展至双层，显著缩短关键路径的走线长度。
压缩信号时延：以系统性降低时间常数（韬 τ） 为目标，通过提高内部通信效率来提升芯片的整体性能和晶体管密度。

绕开先进制程与光刻机限制的底气
外界之所以普遍认为这能绕开极端光刻机的封锁，是因为该技术对生产制造端的依赖性发生改变：
同等性能替代：华为的目标是到 2031 年，基于“韬定律”使高端芯片的晶体管密度和性能达到台积电等主流 1.4 纳米制程的同等水平，而非直接使用 1.4 纳米工艺制造。
利用成熟工艺：这意味着华为和中芯国际等合作伙伴，未来有可能利用现有的、不需要最顶级 EUV（极紫外）光刻机的工艺（如 7 纳米或更成熟制程），通过设计和系统级协同创新，逼近或达到全球顶尖芯片的实际运行效能。

行业的多元声音
尽管这一理论方向极具突破性，但外界和产业界对此也保持了理性观察：
工程落地的挑战：半导体分析师指出，“韬定律”从理论框架、小规模验证到最终的商业化量产，依然需要跨越良品率、产能以及生产成本这“三座大山”。
时间线的演进：华为计划于 2026 年秋季面世的麒麟芯片（如外界猜测的麒麟 9030 迭代版）将率先采用部分“逻辑折叠”技术，并计划在 2027 年及之后逐步深化落地。

这套不完全依赖物理尺寸缩减的“中国半导体新原则”，确实打破了西方在先进制程上修筑的围城，给未来的芯片演进提供了另外一种可能。
