结构设计技巧｜止口+美工缝设计指南✨
做家电结构的小伙伴都懂！
止口+美工缝绝对是塑胶外观壳体拼接的黄金CP👏
一个管功能底层（定位/密封/强度），一个管外观上层（藏瑕疵/提质感/容公差）
吸尘器从机身、尘杯到地刷，所有外观拼接位全靠它俩撑场面 直接决定产品装配可靠性和外观精致度
🔧 止口（嵌合止口） 就是公止口（凸唇）+母止口（凹槽）的台阶式咬合结构，是壳体装配的核心定位基准
吸尘器场景6大核心价值
✅ 精准导向：上下壳、尘杯对接单手快速对位，产线装配效率提升30%+
✅ 防刮安全：严格遵循宁内勿外断差规则，握持区完全摸不到锐边，符合安规要求
✅ 辅助密封：迷宫效应延长泄漏路径，风道旁通漏风降低30%+
✅ 增强刚性：地刷、底部易摔部位用止口，跌落测试通过率直接升一级
✅ 隐藏飞边：分模线、披锋全藏内侧，省掉外观面打磨后处理工序
✅ 收敛公差：统一基准保证缝隙均匀，避免歪扭大小边

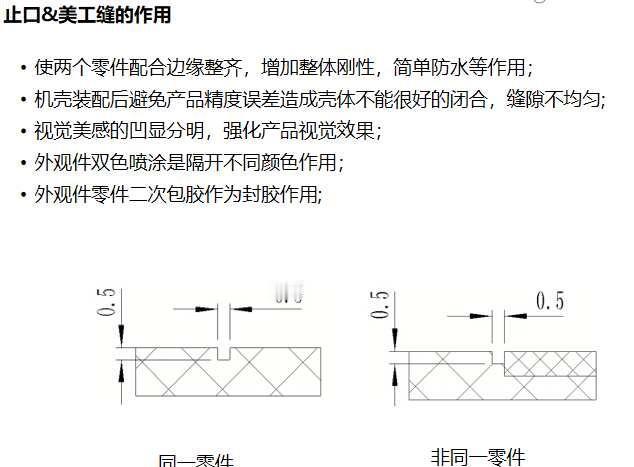

✨ 美工缝（美工线） 本质是主动设计的连续凹槽，用视觉特征掩盖制造缺陷，是平衡量产成本与观感的经典方案
吸尘器场景5大作用
✅ 藏装配瑕疵：0.3mm深度可完全弱化0.1mm断差，外观报废率降低40%+
✅ 分割大面提质感：尘杯圆柱面加环形美工缝，层次感拉满还能遮缩痕
✅ 放宽公差降本：不用死磕模具精度，模具成本直降30%
✅ 隐藏工艺缺陷：熔接痕、浇口、顶针位全藏槽底
✅ 优化清洁体验：圆弧底比直角接缝好擦拭，适配吸尘器多尘场景

💡 铁律：必须整圈连续闭合，宽度深度公差波动≤0.1mm

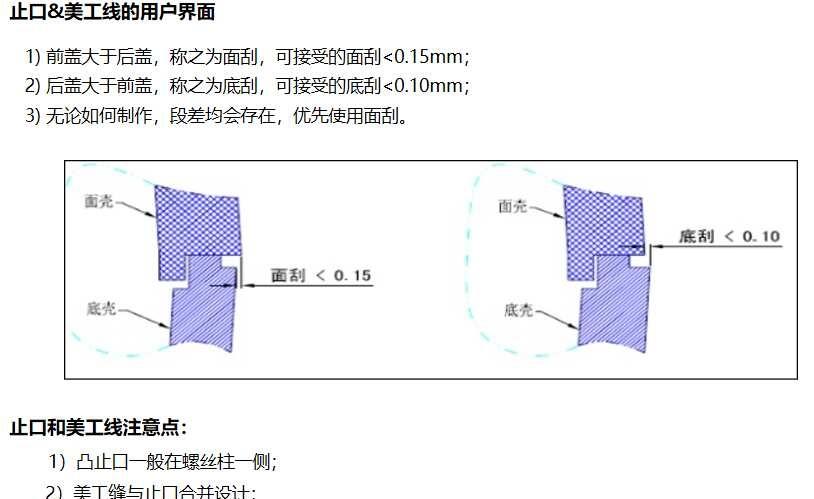

1. 断差方向绝对不能反：公止口在外、母止口在内，外侧包内侧
2. 壁厚校核放第一位：别开出外观缩水痕反而弄巧成拙
3. 密封面不能被打断：美工缝放密封圈外侧，禁止形成泄漏通道
4. 易脏区域慎做深槽：地刷底部、尘杯下部做浅做窄，避免藏污纳垢
5. 内部结构不用过度设计：非外观位只做止口即可，加美工缝纯浪费成本 止口做里子保功能，美工缝做面子提质感，二者搭配才是量产与精致度的最优解～

做吸尘器项目的结构小伙伴收藏备用，直接抄作业📝
