AN/SPY-1D宙斯盾雷达全解析
武器类型：雷达系统/舰载相控阵雷达 原产国：美国 图片来源：国外军事网站（image_search检索）
一、武器概述
AN/SPY-1D是美国洛克希德·马丁公司为"宙斯盾"（Aegis）作战系统研制的S波段无源电子扫描阵列（PESA）雷达，1991年正式列装美军，是阿利·伯克级驱逐舰和提康德罗加级巡洋舰的核心传感器。AN/SPY-1D采用四面固定天线阵面，每个阵面包含约4350个移相器，提供360度全方位覆盖，可同时搜索、跟踪和识别数百个空中和水面目标，并为标准防空导弹提供中段制导。AN/SPY-1D是宙斯盾作战系统的核心，配合MK41垂直发射系统和标准-2/3/6防空导弹，为美军舰艇提供强大的区域防空和弹道导弹防御能力。AN/SPY-1D已发展出多个改进型（SPY-1A/B/D/D(V)），最新型号为SPY-1D(V)，增加了沿海环境下的低空目标探测和抗干扰能力。AN/SPY-1D装备了美国、日本、韩国、西班牙、挪威、澳大利亚等多个国家的宙斯盾舰艇，是世界上装备数量最多的舰载相控阵雷达。
二、武器系统与技术特点

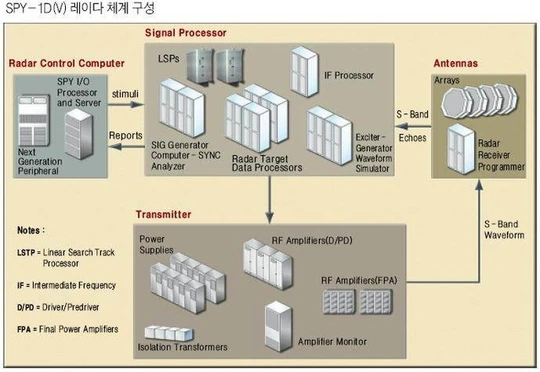

AN/SPY-1D的核心技术特点是其四面固定PESA天线阵面的360度全方位覆盖、多目标同时跟踪能力和与宙斯盾作战系统的深度集成。AN/SPY-1D采用S波段（3-4GHz）无源相控阵技术，四面固定天线阵面分别朝向舰艏、舰艉、左舷、右舷，每个阵面覆盖90度方位，四面合计提供360度全方位覆盖，无需机械转动即可实现全向探测。每个天线阵面包含约4350个移相器，通过控制各移相器的相位来实现波束的电子扫描，扫描速度远快于机械扫描雷达。AN/SPY-1D的发射机采用分布式行波管设计——每个阵面有一个独立的发射机，峰值功率约4-6兆瓦（四面合计），平均功率约58千瓦，大功率带来了远距离探测能力——对高空目标的探测距离可达450公里，对低空掠海目标的探测距离约40公里。AN/SPY-1D可同时跟踪超过200个空中和水面目标，并同时为12-18枚标准防空导弹提供中段制导，多目标处理能力远超传统舰载雷达。AN/SPY-1D与宙斯盾作战系统深度集成——雷达数据通过宙斯盾武器系统的计算机进行处理，与声呐、电子战系统、导航系统的数据融合，为舰艇提供综合态势感知和武器控制能力。#武器装备 #军事
