《十字形和 X 形艉舵航行体的水动力特性对比 》

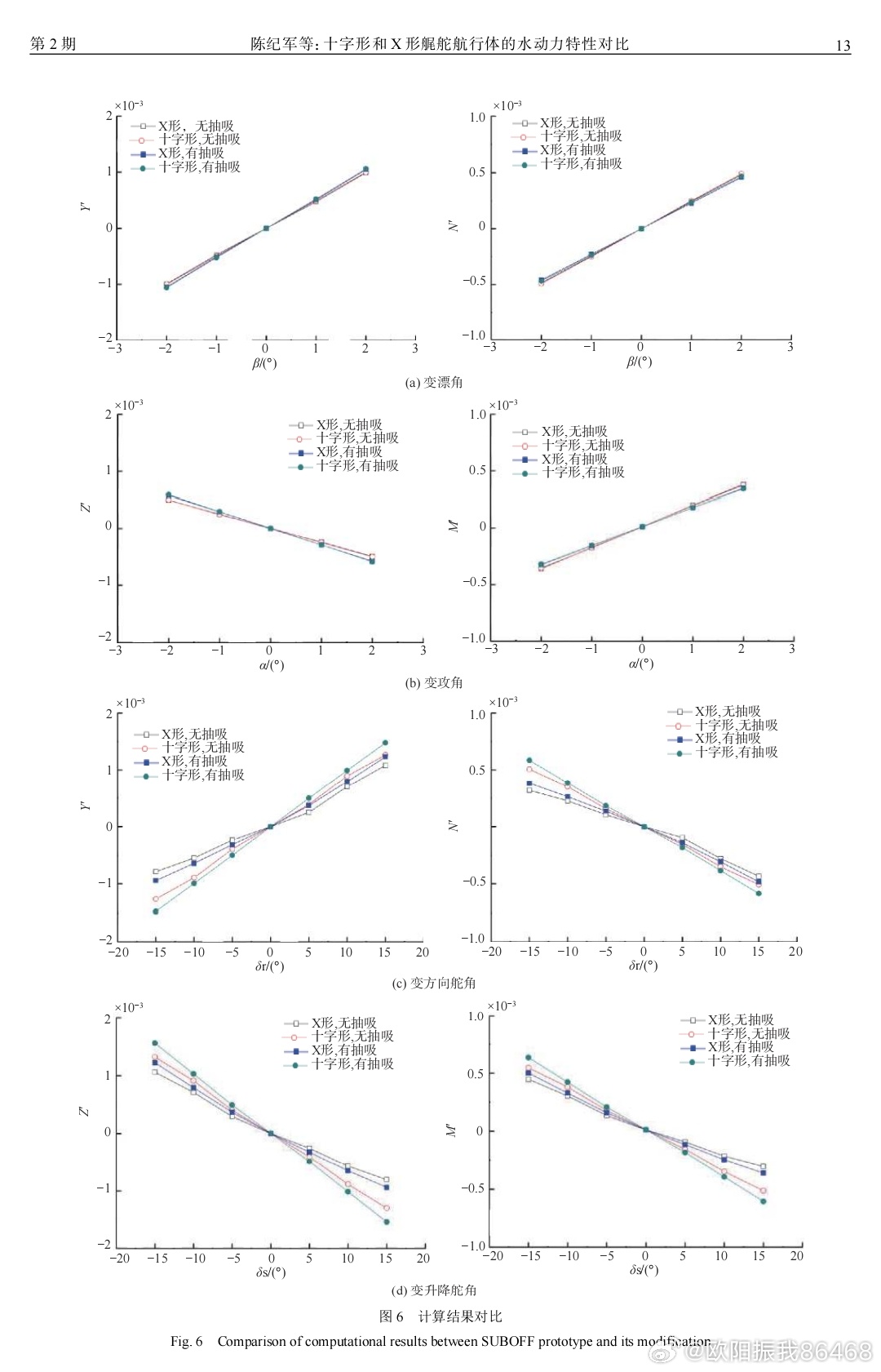

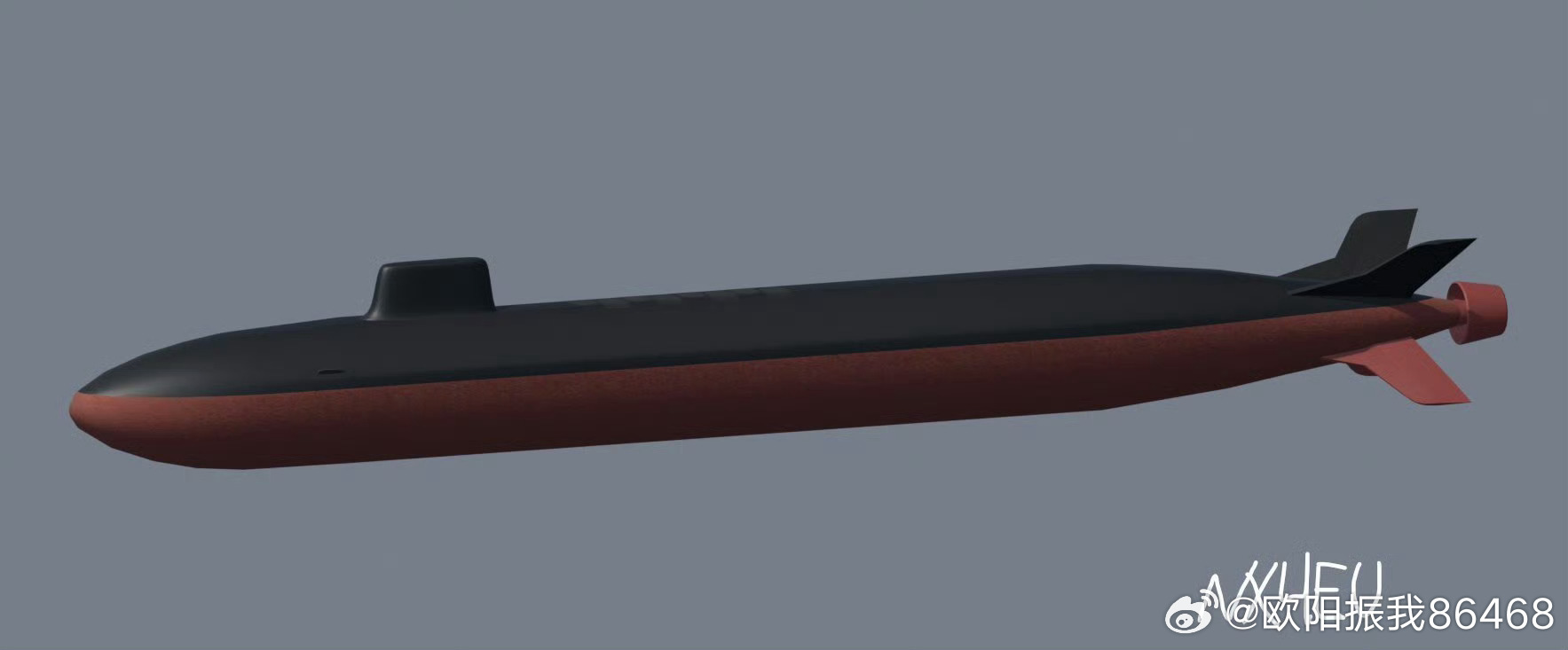

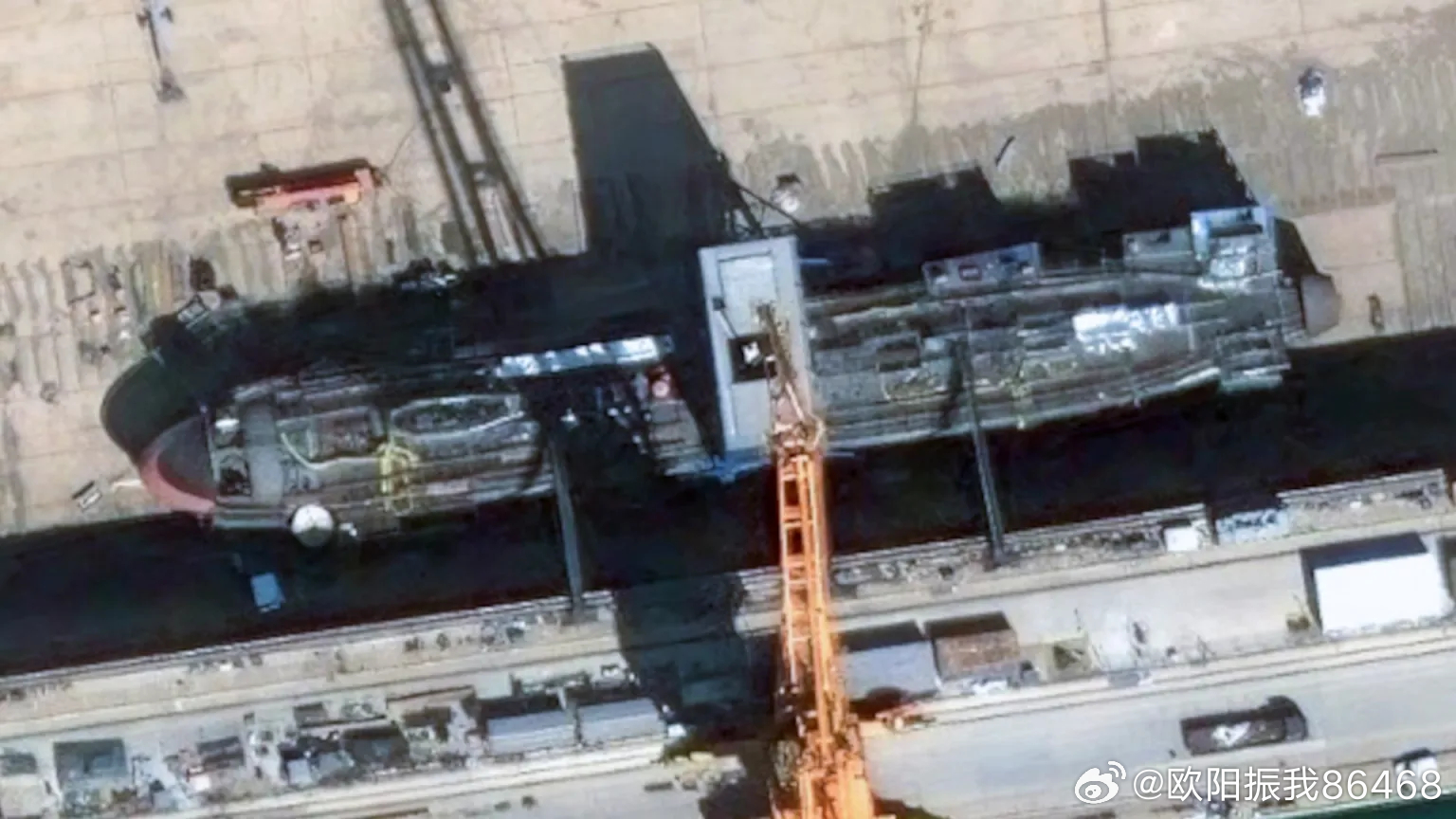

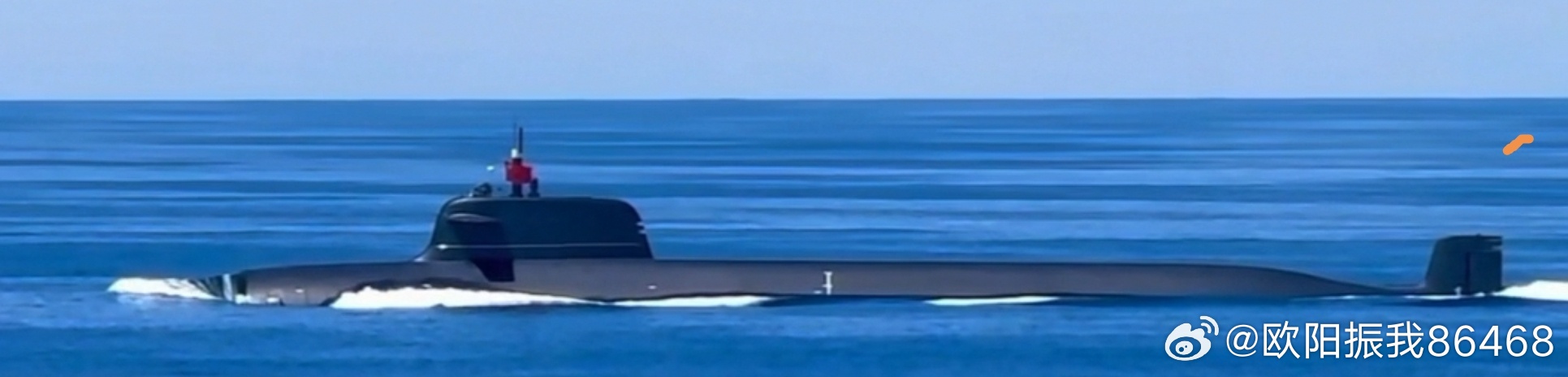

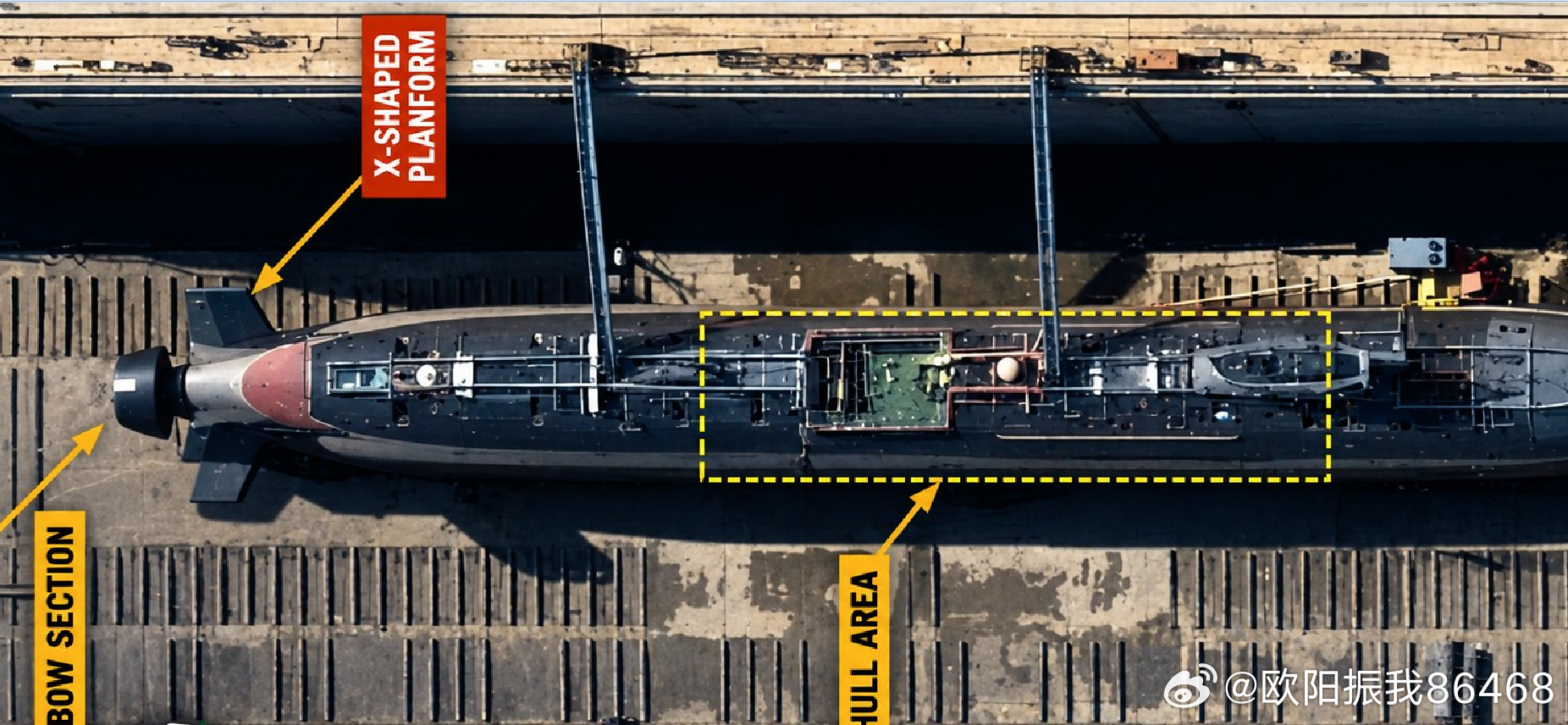

在同等舵面总面积条件下，对比十字形艉舵（图3 093B型核潜艇）与X形艉舵（图4、图5的我国某新型核动力潜艇）的水动力操纵特性：X舵构型水平面静不稳定系数略小，航向保持性能更优，垂直面静不稳定系数更大，深度方向稳定性能弱于十字舵；受相邻舵面之间的流场干扰影响，X舵操纵力存在明显非对称特征，舵导数相比十字舵下降约27%。螺旋桨抽吸效应会同时改善两种舵布局的水动力性能，舵导数整体提升15%~18%，且抽吸作用对垂直面操纵特性的增益更为显著，同时会进一步放大X舵固有的水动力非对称效应。十字艉舵流场干扰小、舵效充足，水平与垂直方向操纵解耦清晰，控制逻辑简单，工程实现难度低；缺点是舵展外伸量大，在近底、狭窄水域作业时剐蹭风险更高，单舵卡滞故障下极易产生持续纵倾力矩，诱发潜艇深度失控。X艉舵舵面包络不超出艇体轮廓，剐蹭风险显著降低，具备天然的故障容错能力，单舵卡死时剩余舵面力矩可相互抵消，规避致命的深度失控风险；代价是舵面耦合干扰强、舵效衰减明显，水动力非线性特征突出，无法实现简单解耦操纵，高度依赖艇载控制系统对多舵角进行实时分配，对控制算法、硬件响应能力提出更高要求，两种构型不存在绝对优劣，需结合潜艇的任务场景、安全性指标与操纵需求综合取舍。中外舰闻中外舰闻烽火问鼎计划每天认识一件兵器为全面建成世界一流海军不懈奋斗
