你是不是也这样？画个架构图，光找图标就花了十分钟，拖拽对齐又半小时，老板一句“微服务改成单体”，刚才全白干。这种痛苦，每个写过技术文档的人都懂。
但最近有个开源项目，彻底把这事给颠覆了。

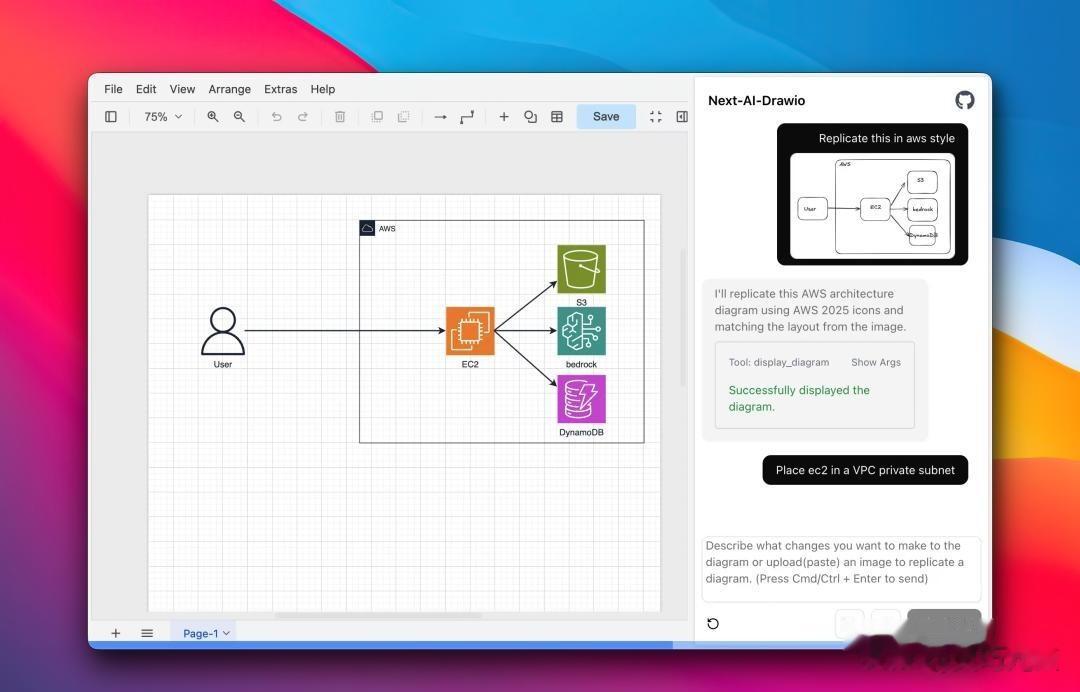

你只要说一句“画个AWS云架构，用户通过CloudFront访问API Gateway，后端用Lambda处理”，10秒后，一张标准、配色工整、图标自动匹配的架构图就出现在你面前。这就是Next AI Draw.io，2026年开年最火的开源工具之一，GitHub上已经飙到29k+ Star，日均增长超500。
说白了，它把绘图从“体力活”变成了“脑力活”。你动嘴，它动手。
这个项目不是简单的“画图辅助”，它更像是给你装了一个“绘图脑”。它底层基于Draw.io（也就是Diagrams.net）的引擎，但交互方式彻底变了：从手动拖拽变成对话即绘图。你不需要懂图标库，不需要记布局规范，只要把脑子里的想法说出来就行。
更狠的是，它理解业务。你提“微服务”“K8s”“Transformer”，AI能自动匹配对应的图标和连接线。你画完的图，还能直接编辑，想改哪里改哪里，支持增量修改和历史版本回滚。
来看看它到底能干什么。

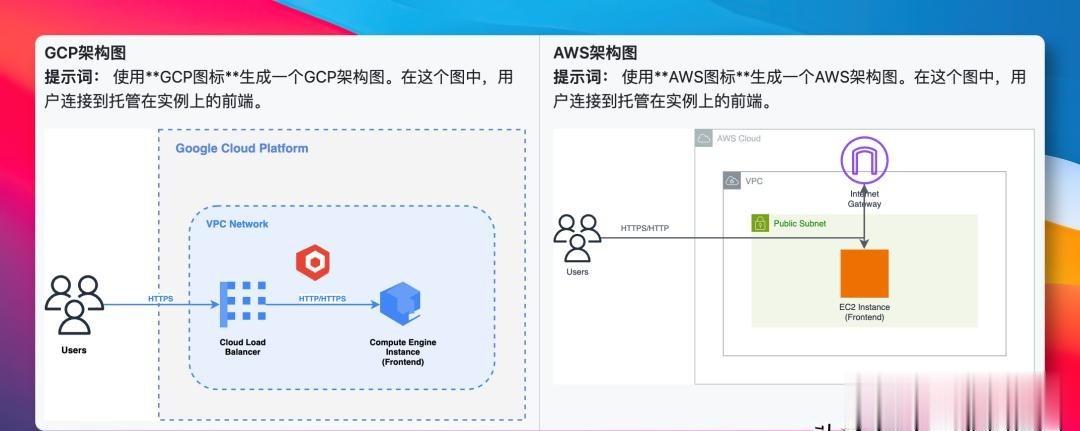

第一个核心功能是“文生图”。输入一句话，AI自动解析，生成标准的Draw.io XML图表。支持流程图、架构图、UML图、时序图、拓扑图等20多种类型。自动配色，模块化布局，连AWS、GCP这些专业图标库都给你匹配好。你只要说“画登录流程图”，它就能出图。
第二个功能是“多模态识图重绘”。这个太实用了。你开会时在白板上画了个草图，或者从PDF里截了个模糊的旧架构图，拍照上传，AI直接用视觉大模型识别内容，自动复刻成可编辑的Draw.io文件。再也不用“纸上画完电脑重画”了。

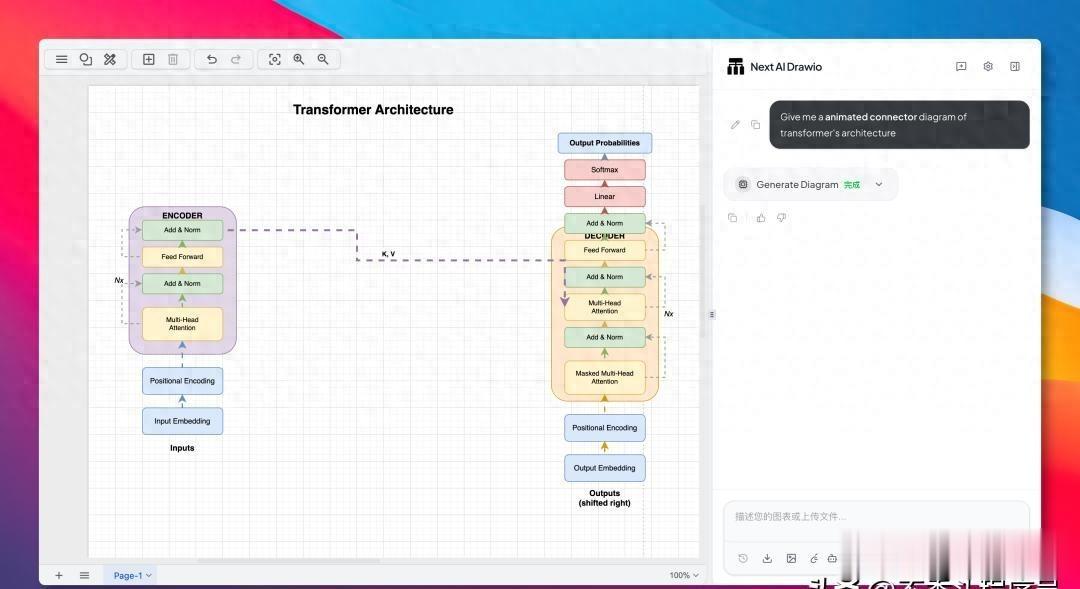

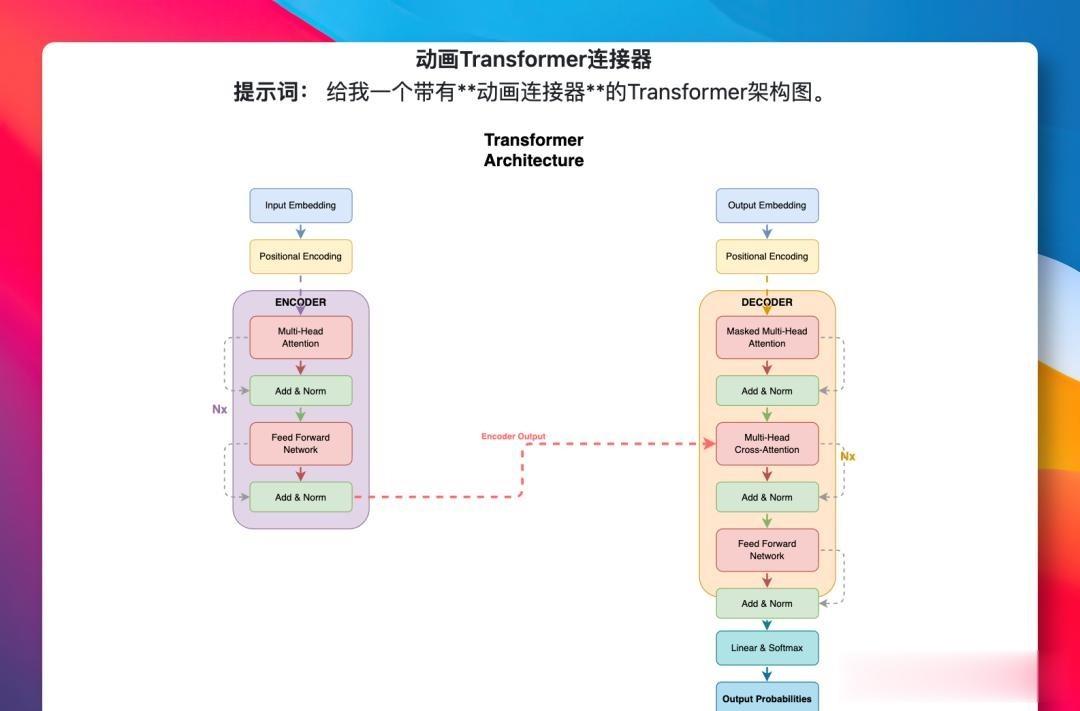

第三个是动态连接线与动画效果。你可以用自然语言指令，比如“给Transformer架构图加上动态连接线”，生成的图就带流动动画，直接放进技术文档或演示文稿，视觉冲击力拉满。
第四个是MCP协议支持。它能嵌入到Claude Desktop、Cursor这些编辑器里。你在写代码的时候，直接让AI根据源码生成对应流程图，实现“代码即架构图”的实时同步。这对做代码审查、系统设计的人来说，简直是降维打击。
技术底子也很扎实。前端用Next.js+TypeScript+React+Tailwind CSS，通过Vercel AI SDK处理AI交互。核心渲染引擎是react-drawio库调用的mxGraph，把自然语言指令转成Draw.io标准的XML数据。AI模型支持OpenAI、Claude、DeepSeek、Ollama、豆包等主流模型，通过统一接口随时切换。
部署方式非常灵活。想快速尝鲜，直接访问在线体验站，右上角设置里填上自己的API Key就能无限使用。想私有化部署，有npm本地部署方案，也有Docker一键部署，可以内网运行，避免机密泄露。对于开发者，还能通过MCP Server集成到Claude Code等工具里。
配置也简单，核心环境变量就四个：AI_PROVIDER、AI_MODEL、API_KEY、BASE_URL。支持对接硅基流动、DeepSeek等国产模型，绕开海外API访问限制。
使用技巧上，简单需求直接输入提示词就行。复杂架构图，可以先让AI生成精细化提示词，再提交绘图。生成的图支持手动微调，最终保存为.drawio文件，完全兼容原生Draw.io导入导出。
跟传统工具比，差距是碾压级的。传统Draw.io或Visio，出图速度1小时起步，学习成本高，修改需手动，存量资产没法复用。而Next AI Draw.io，一句话10秒出图，零门槛，生成即原生可编辑，支持增量修改，图片/PDF识别复刻。而且可以本地部署，数据完全私有化。
应用场景覆盖了技术架构设计、产品与项目管理、教学与文档、会议纪要自动化、代码可视化。比如你拍下白板照片，AI自动生成电子版可编辑图；再比如结合MCP协议，一键生成代码架构图，辅助代码审查。
现在这个项目社区非常活跃，GitHub上24.4k+ Stars（2026年3月），每天讨论热火朝天。未来方向也很清晰：MCP协议扩展，让AI作为“绘图工具”集成到更多开发平台；私有化部署趋势，企业数据合规需求推动Docker方案完善；多模态进化，可能支持视频帧识别、手绘草图实时修正。
说到底，重复的排版、对齐、连线工作，本质上就是体力劳动。AI最适合替代这部分。Next AI Draw.io的价值不是让“画图”变得更快，而是让“思考”变得更纯粹。
当架构师不再被拖拽框线所困，才有更多精力聚焦于系统设计、业务抽象和架构演进。开源精神与AI结合，正在重新定义“生产力工具”的边界。
你平时画架构图最头疼的是什么？是找图标，还是改需求？评论区聊聊，让更多人看到这个省心神器。如果觉得有用，转给那个总熬夜画图的朋友吧。
