英文题目：Optimal Trajectory Tracking Control of Four-Wheel Independent Driving Robots With On-Axle Steering
中文题目： 四轮独立驱动同轴转向机器人的最优轨迹跟踪控制
作者：Yue Shen, Yafei Zhang, Wen-Hua Chen, Siwei He, Hui Liu, Hui Wang
作者单位： 江苏大学电气信息工程学院、英国拉夫堡大学航空与汽车工程系
期刊：IEEE Transactions on Industrial Electronics（IF 7.5新锐一区，JCR Q1）
发表时间：2025年11月21日

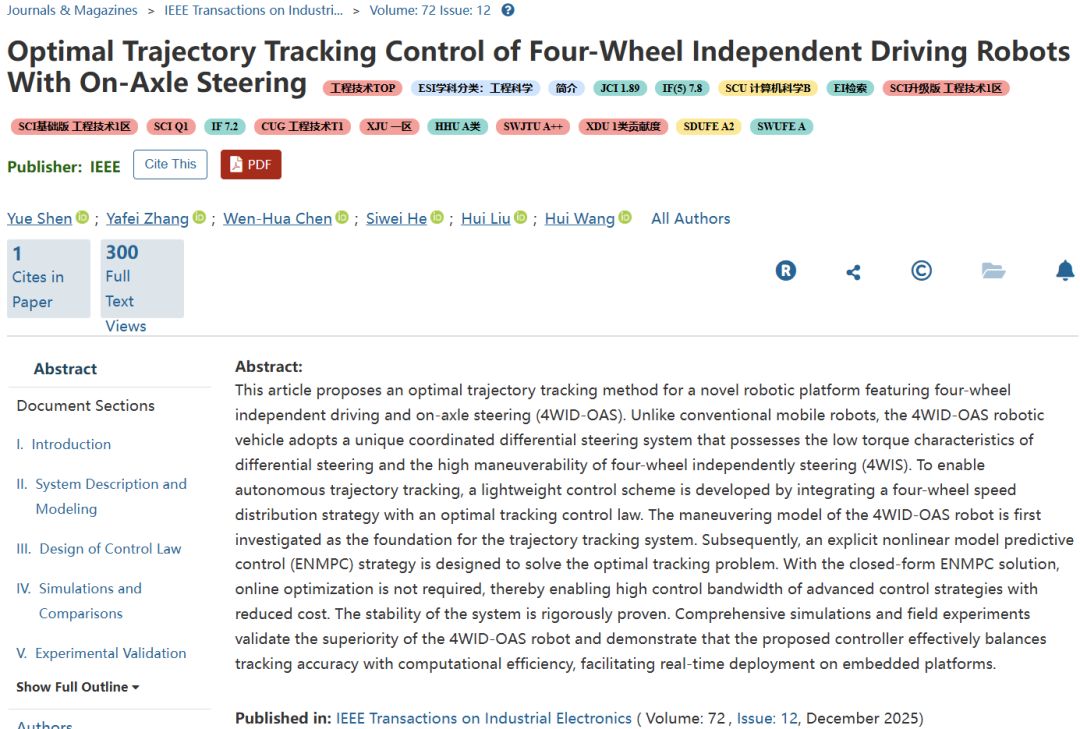

链接：https://ieeexplore.ieee.org/document/11087250
引文格式：Shen Y, Zhang Y, Chen W H, et al. Optimal trajectory tracking control of four-wheel independent driving robots with on-axle steering[J]. IEEE Transactions on Industrial Electronics, 2025, 72(12): 13842-13852.
01 全文速览四轮独立驱动（4WID）机器人在复杂环境下的机动性备受关注。但现有转向方案要么是差速转向（结构简单但易打滑），要么是四轮独立转向（4WIS，机动性好但需要8个电机，成本高、控制复杂）。能不能有一种兼顾两者优势的设计？

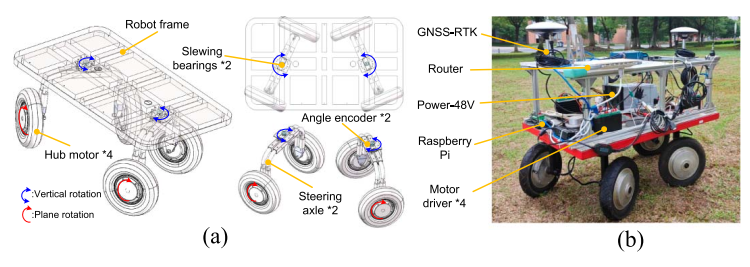

江苏大学和拉夫堡大学团队提出了一种四轮独立驱动+同轴转向（4WID-OAS）的新型机器人平台。前后轴各由一对机械耦合的轮毂电机协同控制，转向完全依靠差速实现，无需额外转向电机。图1 展示了该机器人的设计图和实物原型。
图 1 4WID-OAS机器人设计与实物
在控制方面，他们设计了一套轻量级的最优轨迹跟踪方案：将四轮速度分配策略与显式非线性模型预测控制（ENMPC）相结合。ENMPC通过泰勒展开和输出预测，推导出闭式解析解，完全避免了在线优化，从而在低成本的嵌入式平台（树莓派）上也能实时运行。

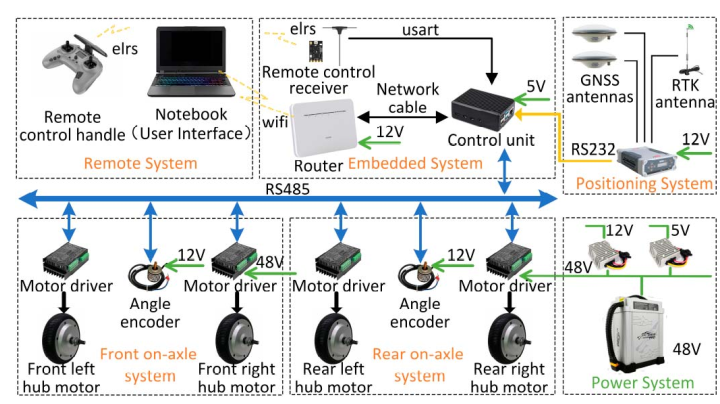

图2 展示了电子系统架构：上位机通过无线网络与树莓派通信，树莓派执行控制算法并通过RS-485驱动四个轮毂电机。
图 2 电子系统总体架构
仿真和现场实验对比了ENMPC与常规NMPC、LMPC和反步法。结果表明：ENMPC的跟踪精度与NMPC相当（IAE和MAE几乎相同），但求解时间仅为NMPC的1/10左右，非常适合算力有限的实车部署。
核心亮点：
✅新型机械设计：前后轴同轴转向，仅用四个轮毂电机实现驱动+转向，成本低、扭矩需求小
✅显式MPC闭式解：通过动态扩展和泰勒展开推导出解析控制律，无需在线优化
✅计算效率极高：在树莓派上实测求解时间远低于常规MPC
✅稳定性有保证：闭环误差系统退化为二阶线性微分方程，极点可配置
✅实车验证充分：S弯和8字弯场景下，ENMPC与NMPC精度相当，且控制信号平滑
02研究内容
🚗2.1 4WID-OAS机器人的运动学建模

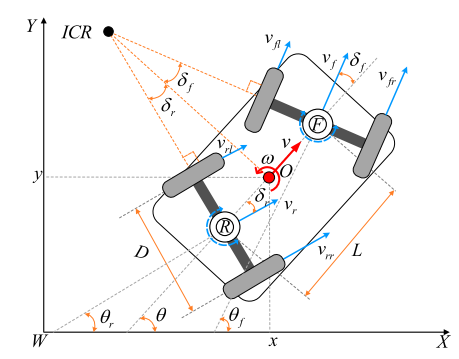

该机器人的独特之处在于：前后轴各通过回转支承与车架连接，每个轴的转向角由两侧轮毂电机的差速控制。图3 展示了机器人的运动学模型，定义了瞬时转动中心（ICR）以及前后轴转向角
图 3 4WID-OAS机器人运动学模型
根据纯滚动约束，前后轴的速度和转向角满足：
由此推导出四轮速度分配策略：
其中D为轮距。通过设定不同的目标转向角，可实现四种机动模式：前轴转向、后轴转向、平行转向、协调转向。本文重点研究协调转向

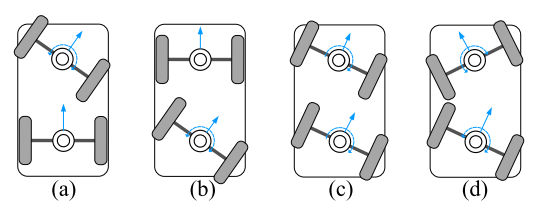

图4 展示了四种机动模式的示意图。
图 4 4WID-OAS机器人的四种机动模式
🎮2.2显式非线性模型预测控制（ENMPC）设计
传统NMPC需要在每个采样时刻在线求解非线性优化问题，计算负担重。本文的ENMPC通过输出预测的泰勒展开和控制序列的参数化，得到了闭式最优解。
Step 1：动态扩展求相对阶
系统输出为
矩阵
Step 2：预测输出与参考的泰勒展开
在预测时域
Step 3：闭式最优解
令J对控制序列的导数为零，并提取第一个控制量（即
其中
只要多项式
Step 4：四轮速度指令
将
📊2.3仿真与实验验证
仿真采用S形和8字形参考轨迹，速度0.6 m/s，对比了ENMPC、常规NMPC、LMPC和反步法。

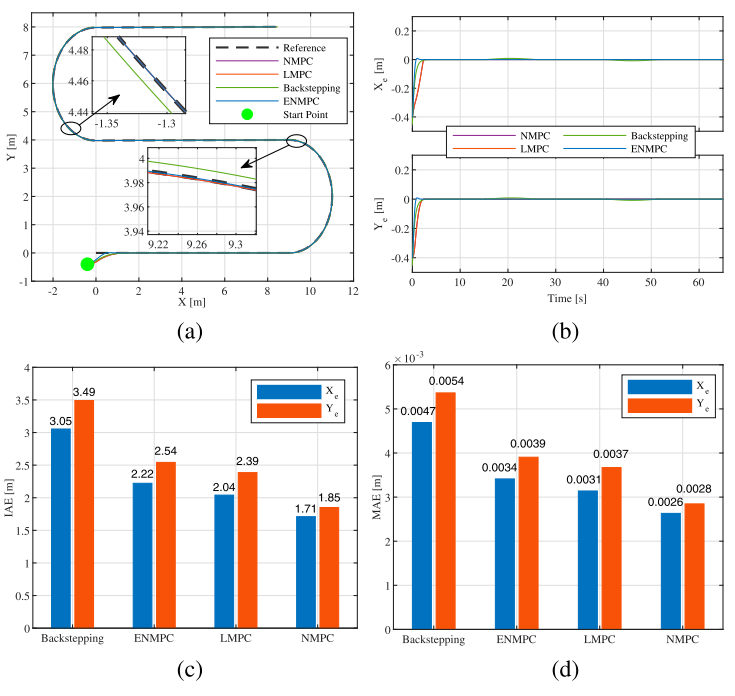

图5 展示了S形轨迹的跟踪结果。反步法在弯道处偏差明显；NMPC精度最高；ENMPC与LMPC性能接近。图6 为四轮速度指令，反步法输出振荡剧烈，而三种预测控制均输出平滑。
图 5 S形轨迹跟踪仿真结果

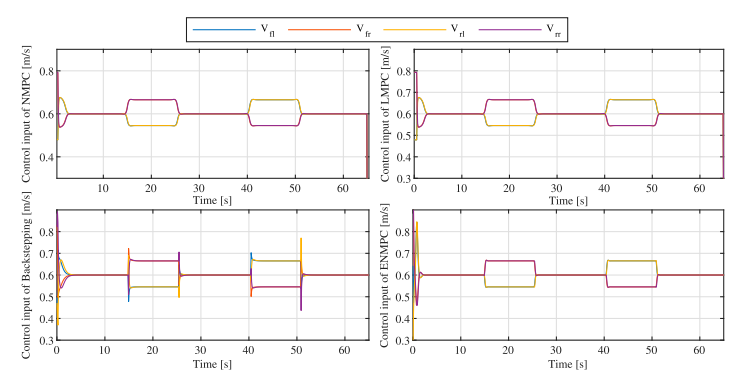

图 6 S形轨迹下的四轮速度指令

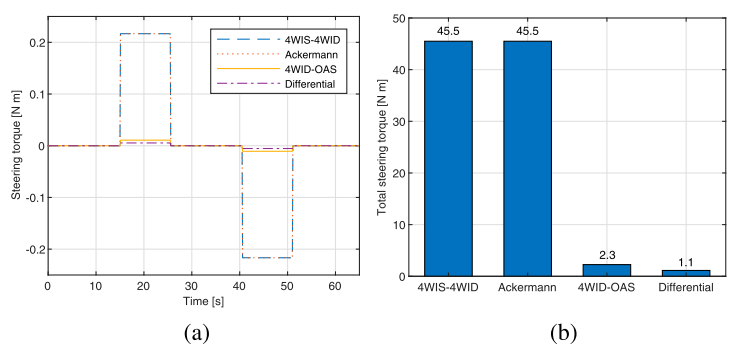

图7 对比了不同转向系统的转向扭矩。4WID-OAS和差速转向的扭矩远小于阿克曼和4WIS，这是因为后者需要克服侧向轮胎力，而前者通过轮速差产生横摆力矩，轮胎接近纯滚动。
图 7 不同转向系统的转向扭矩对比

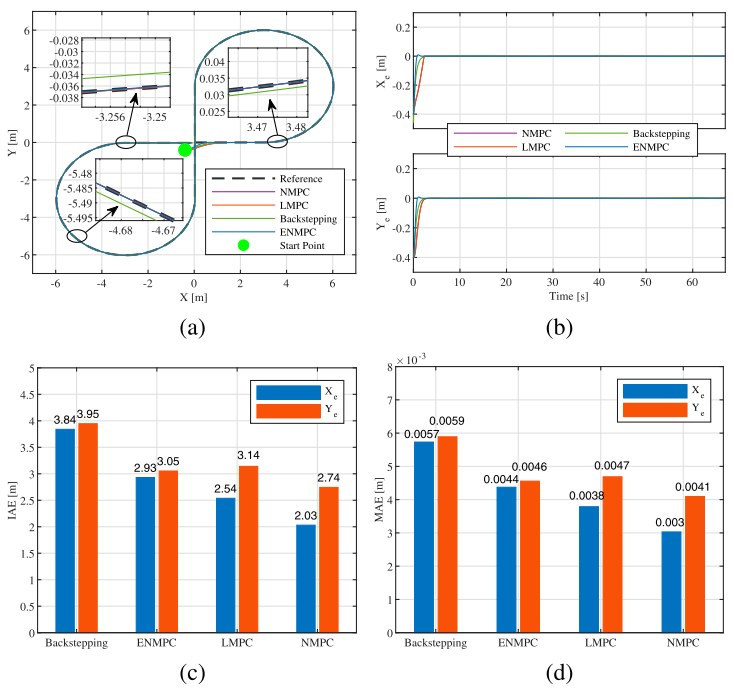

图8-9 为8字形轨迹的仿真结果，趋势一致：ENMPC精度接近NMPC，控制信号平滑，且扭矩优势保持。
图 8 8字形轨迹跟踪仿真结果

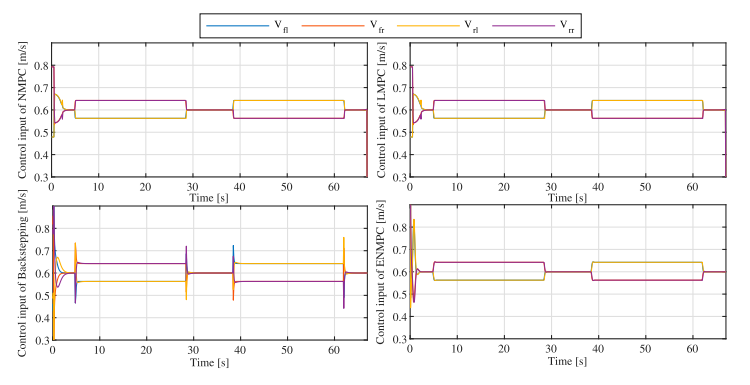

图 9 8字形轨迹下的四轮速度指令

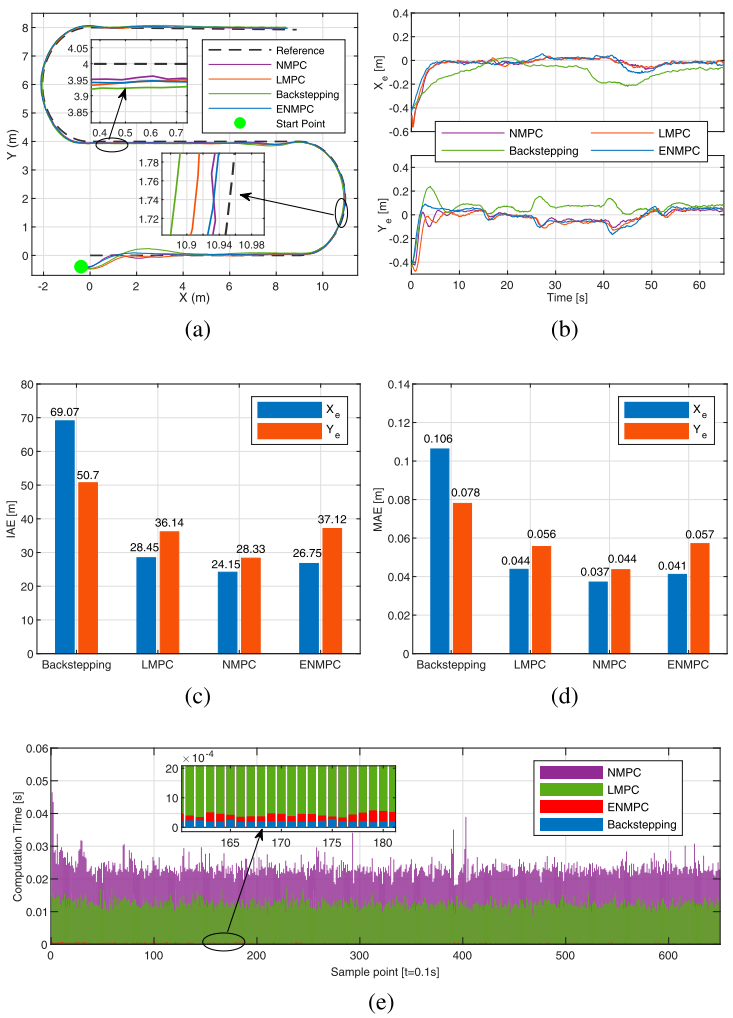

现场实验在真实机器人上进行，GNSS-RTK定位精度优于1.5 cm。图10展示了S形轨迹的实车跟踪结果。定量指标显示：ENMPC的IAE（X: 27.63, Y: 26.91）与NMPC（X: 27.60, Y: 26.91）几乎相同，但求解时间仅0.011秒，而NMPC需要0.103秒——快了近10倍。
图 10 S形轨迹实车实验结果

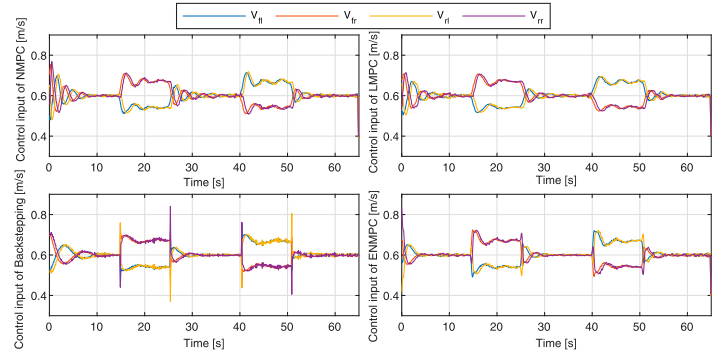

图11为实车四轮速度指令，ENMPC依然保持平滑。
图 11 S形轨迹实车速度指令

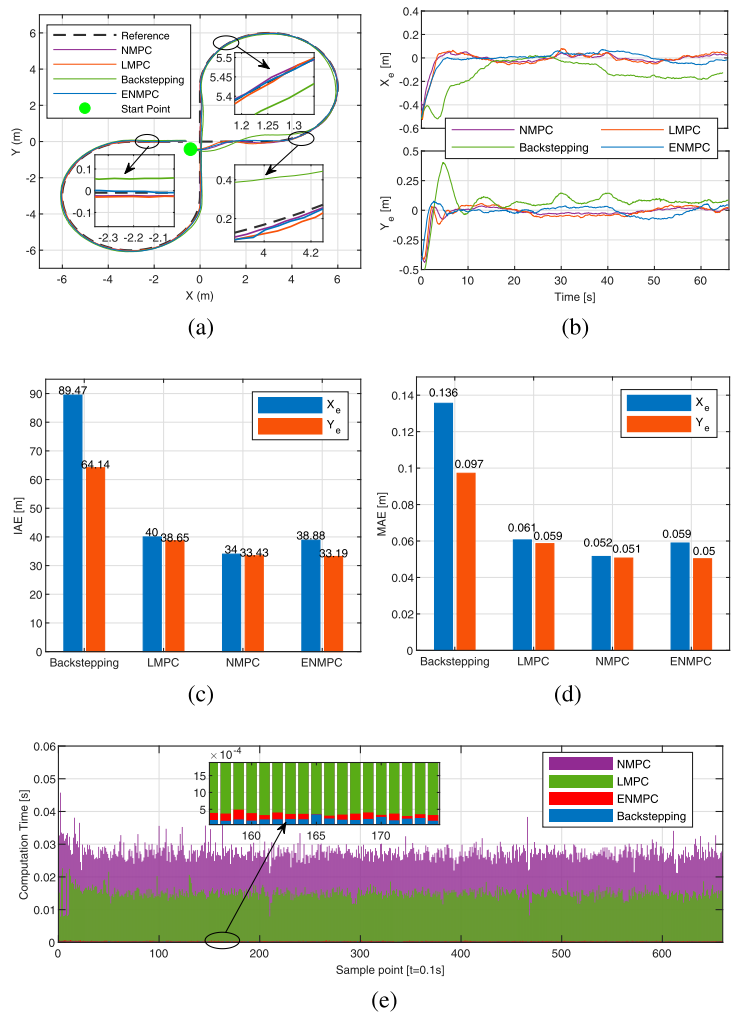

图12为8字形实车结果，ENMPC的IAE为38.88（X）和33.19（Y），与NMPC相差无几，求解时间同样大幅领先。
图 12 8字形轨迹实车实验结果

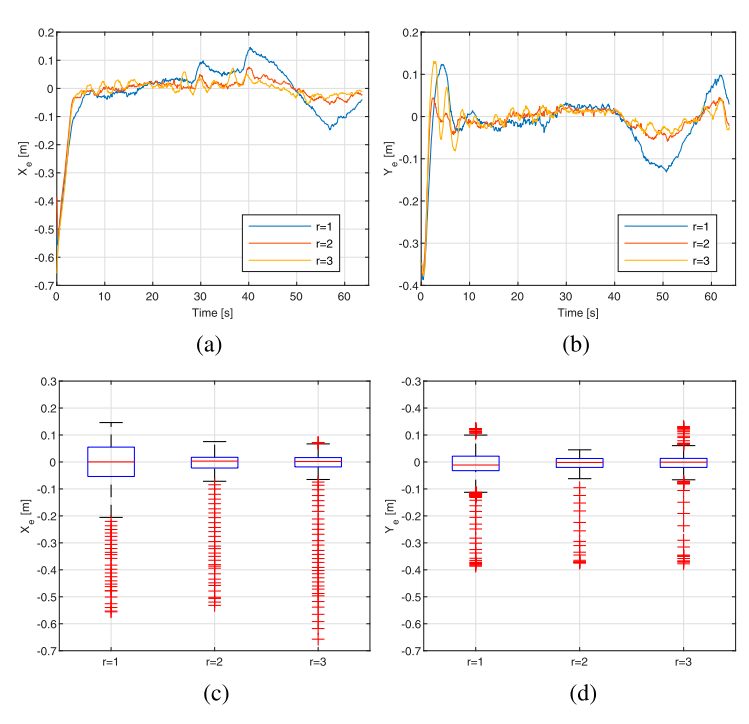

图13分析了控制阶数r的影响。增大r可略微提升精度，但误差离散度也增大（超调更明显），实际中需折中选取。
图 13 不同控制阶数下的跟踪误差对比
03 创新点①新型同轴转向机械设计
4WID-OAS机器人前后轴各由一对轮毂电机通过差速实现转向，无需额外转向电机。相比4WIS（8个电机），硬件成本大幅降低；相比传统差速转向，轮胎滑移更小，机动性更好。图7的扭矩对比表明，其转向扭矩远低于阿克曼和4WIS。
②ENMPC闭式解，无需在线优化
传统NMPC需要在每个控制周期求解非线性规划，计算量大。本文通过动态扩展、泰勒展开和解析求导，推导出显式控制律（23），控制增益可离线预计算，在线仅需简单的代数运算。这使得在树莓派等低成本嵌入式平台上也能实现高性能预测控制。
③严格的稳定性证明
闭环误差系统化简为（26）所示的二阶线性微分方程。只要极点配置在左半平面，跟踪误差渐近收敛到零。这一结论简洁而有力。
④实车验证充分，计算效率优势明显
在S形和8字形两种典型轨迹下，ENMPC的跟踪精度（IAE/MAE）与NMPC几乎相同，但求解时间仅为NMPC的10%左右。反步法虽然计算更快，但精度差且控制信号振荡严重。
⑤控制阶数与预测时域可调
通过调整控制阶数 (r) 和预测时域 (T)，可以在精度、平滑度和计算负担之间灵活折中。图16表明，(r=2) 已能获得很好的性能，(r=3) 提升有限但超调增大。
04 总结与展望这篇文章最大的亮点在于从工程需求出发设计机械结构，再为这个结构定制控制算法。4WID-OAS机器人用最少的执行器实现了驱动和转向的双重功能，机械设计本身就有创新。而ENMPC则解决了“如何在有限算力下实现非线性预测控制”这个实际问题——不是靠简化模型，而是靠数学推导出闭式解。
从实车数据看，ENMPC在精度不输NMPC的前提下，计算效率提升了近一个数量级。这意味着同样的硬件可以跑更高的控制带宽，或者同样的控制任务可以用更便宜的硬件完成。对于农业机器人、服务机器人等成本敏感的应用场景，这个优势很实在。
不过，当前工作主要聚焦于协调转向模式（(delta_f = -delta_r)），其他三种机动模式（前轴转向、后轴转向、平行转向）的控制策略尚未展开。此外，控制器依赖GNSS-RTK定位，在信号遮挡环境下如何保持性能也是后续需要考虑的问题。
未来研究将聚焦于以下几个方向：
🔸多模式控制策略：针对前轴转向、后轴转向、平行转向三种模式，分别设计相应的轨迹跟踪控制器，使机器人能根据不同任务自动切换模式。
🔸鲁棒性与扰动抑制：当前模型假设纯滚动、无滑移。实际地面可能松软或湿滑，需要引入滑移补偿或鲁棒项。
🔸传感器融合与拒止环境导航：在GNSS信号弱或失效的场景下（如仓库、果园冠层下），融合激光雷达、惯性导航或视觉里程计，保持跟踪精度。
🔸能量最优控制：4WID-OAS的差速转向虽然扭矩小，但轮速差会导致额外能耗。未来可在性能指标中引入能耗项，在跟踪精度和能耗之间进行多目标优化。
🔸集群协同与编队控制：将单机ENMPC扩展到多机器人系统，实现协同搬运、编队巡逻等功能。
从“笨重昂贵”到“轻巧高效”，4WID-OAS+ENMPC这套组合拳，为轮式移动机器人的自主作业提供了一个低成本、高精度的新思路。
