北大突破:

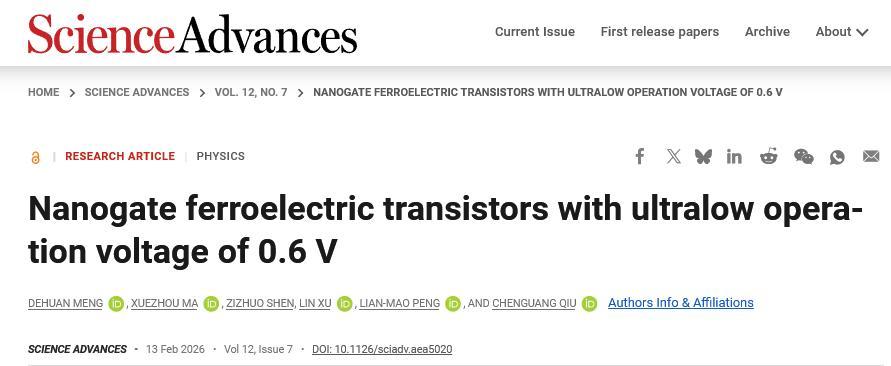

一、官方权威事实（2026年2月，彭练矛院士、邱晨光团队，成果登《Science Advances》）

 1. 核心成果：研发出物理栅长仅1纳米的纳米栅铁电晶体管（FeFET），是目前全球尺寸最小、功耗最低的铁电存储运算晶体管。
2. 关键性能
- 工作电压仅0.6V，适配主流AI逻辑芯片；
- 开关能耗比国际最优水平降低10倍；
- 天生存算一体，计算+存储合二为一，解决传统芯片“存储墙、功耗墙”，特别适配大模型算力；
- 制备不需要EUV极紫外光刻机，依托国内现有微纳设备就能实现，绕开西方设备封锁。

二、最重要区分：和台积电“1nm硅基制程芯片”完全两回事（别被自媒体误导）

1. 台积电/三星的1nm：硅基整条芯片制造工艺

指整片硅晶圆用EUV光刻批量生产CPU、GPU完整商用芯片，是整条产线、整套硅逻辑电路，面向手机、电脑、服务器成品处理器。

2. 北大1nm：新型非硅基单个晶体管器件（芯片里最基础“开关单元”）

1. 不走硅材料路线，用碳纳米管+铁电材料全新架构，属于后摩尔时代新赛道；
2. 当前只是实验室单器件样品，还没到整片晶圆大规模集成、量产商用芯片阶段；
3. 不追求跟在硅基2nm/1nm后面内卷，直接换道做低功耗AI专用底层元器件。

简单比喻：
台积电1nm=完整量产燃油整车；北大1nm=实验室造出下一代电动车核心电机开关，原理、赛道完全不同。

 三、这项突破真正的价值（换道超车核心意义）

1. 摆脱EUV光刻机卡脖子
传统先进硅片越缩小越依赖EUV，这套铁电器件靠自主纳米栅电场增强技术，国产设备即可制备，不受阿斯麦管制。
2. 根治AI算力耗电难题
现在大模型服务器70%能耗浪费在“计算、存储来回搬运数据”；北大晶体管边存边算，同等算力能耗直接砍到1/10，数据中心、车载AI、手机端低功耗芯片前景巨大。
3. 底层技术自主可控
材料、器件结构、工艺全链条自主专利，不用依赖欧美半导体底层架构，在后摩尔时代（硅基缩小到物理极限后）掌握新赛道话语权。
4. 擦写寿命达1.5万亿次，读写速度接近1纳秒，性能满足商用AI算力需求。

四、客观短板（不能过度吹捧）

1. 现阶段仅单晶体管实验室样品，尚未完成晶圆级大规模阵列集成，距离做成完整商用AI芯片还有数年工程化路程；
2. 不属于传统硅逻辑芯片，短期无法替代手机、电脑通用处理器，优势集中在人工智能、边缘算力、存算一体专用芯片；
3. 产业链配套（专用材料、量产设备）仍需国内上下游同步跟进落地。

五、总结一句话

北大攻破1纳米级新型晶体管核心器件是世界级底层创新，但不等于造出可量产的1nm硅基商用芯片；它不走西方硅基内卷路线，是面向AI时代的换道突破，大幅缓解高端芯片设备封锁、算力高能耗两大痛点。
