IGBT 50kHz 用它就踩雷？高频不是它的主场
做电机驱动的兄弟，先问一句：
你的开关频率多少？
20kHz 以下？IGBT 主场 ✅
50kHz 以上？小心点 ⚠️
为什么？因为 IGBT 有个隐藏的"拖尾电流"问题。

📌 什么是拖尾电流？
IGBT 关断时，BJT 输出级不会瞬间断——N-漂移区的少子会形成缓慢衰减的电流尾巴。
持续时间 1~5 μs（取决于少子寿命）。

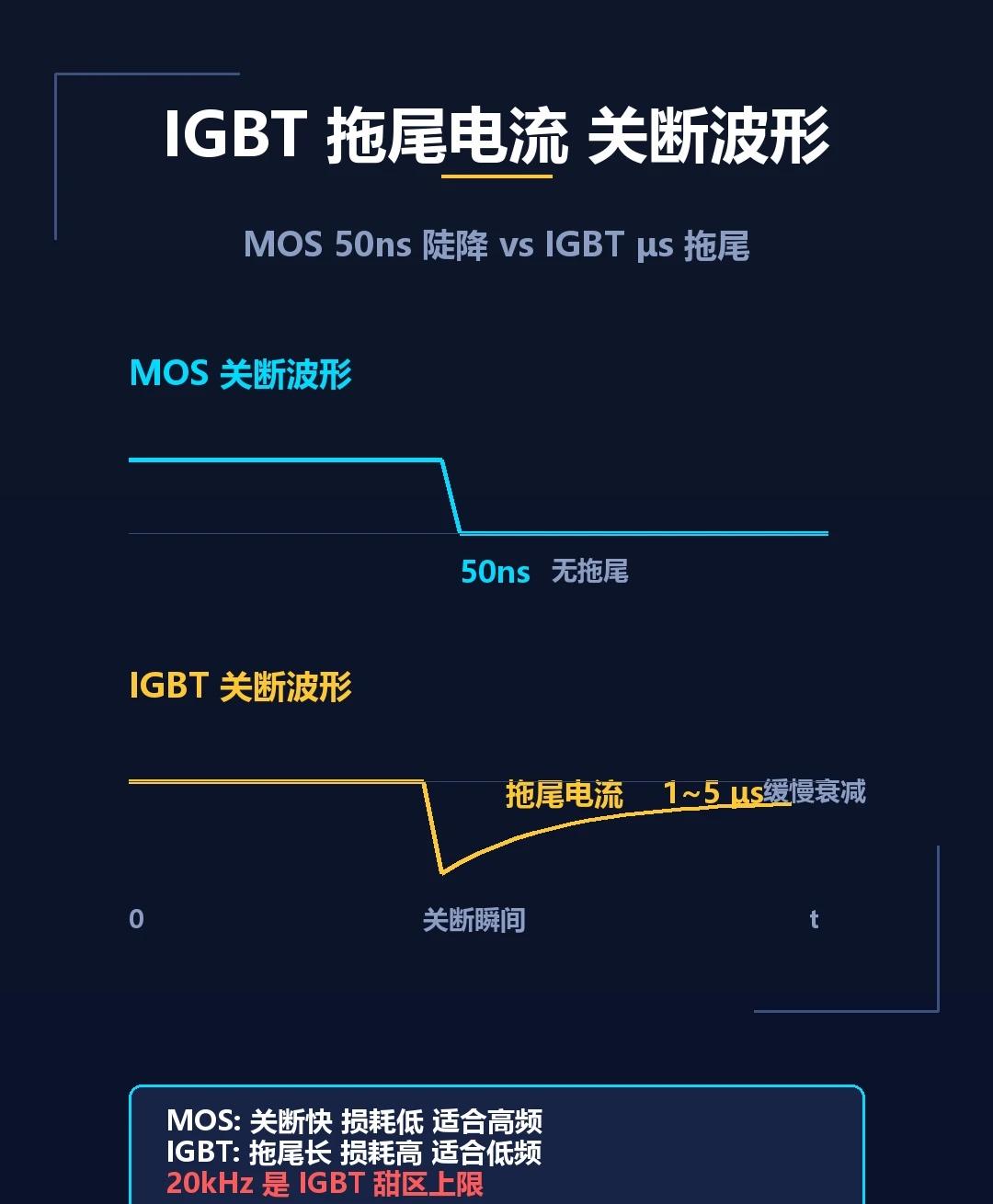

看图 2 的金色曲线：
MOS 50ns 陡降，无拖尾
IGBT 关断后慢慢拖 1~5 μs 才归零

📌 拖尾电流带来什么问题？
直接后果：
关断损耗增加 30-50%
拖尾时长越长 → 损耗越大
频率越高 → 累积越严重

看图 3 三阶段：
导通状态：少子填充漂移区，电流正常
关断陡降：驱动撤除，电流骤降
拖尾阶段：少子复合，电流缓慢归零

💡 20kHz 是分界点
50kHz：拖尾累积指数上升，必须用 MOSFET（SiC/GaN 更佳）

💡 缩短拖尾的三条路径
薄片技术：减薄漂移区厚度
场截止层：FS 层加快载流子抽取
选低 Qg 型号：减小米勒电容，关断更快
看规格书的 Eoff（关断能量） 参数，越小拖尾影响越低。

📌 一句话口诀
20kHz 以下用 IGBT 省损耗，高于 50kHz 必须换 MOS 半导体。
