哈工大这回算是把天捅破了！谁都没想到，麒麟9020芯片只是个幌子，真正让美国和台积电气得手抖的，是牌桌底下那场早已开始的技术暗战，全球格局，恐怕要被彻底改写了。

麻烦看官老爷们右上角点击一下“关注”，既方便您进行讨论和分享，又能给您带来不一样的参与感，感谢您的支持！

这两年外界总盯着终端芯片的跑分和代际更迭，但我始终认为决定本土半导体产业上限的，从来不是某一款芯片的账面参数，而是上游制造设备与底层材料的重构。

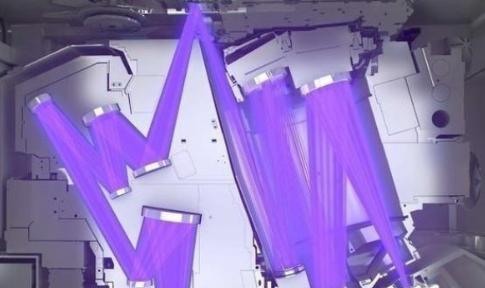

像哈工大团队在放电等离子体极紫外光源上拿出的13.5纳米波长样机，就直接证明了绕开主流激光诱导路径的技术可行性，这项底层物理试错为自主光刻体系备好了一条底线退路。

在先进制程受限的现实情况下，依靠芯粒技术把成熟工艺芯片拼起来用是目前的行业共识，而支撑这套堆叠降本逻辑的物理前提，正是高精度微米级贴片机这类后道封装设备的量产。

当国内自主研发的设备能做到一小时精准取放数万颗微小芯片且保持零误差，它就实质性地打通了异构集成的硬件堵点，让那些看似高深的系统级封装概念有了扎根厂房的可能。

传统硅基材料逼近物理极限是个不争的客观常识，国内科研机构在金刚石基半导体和二维铁电材料上持续跟进，核心诉求绝不是宣扬短期内能全面替代现有成熟的硅基晶圆产线。

我们真正瞄准的是高频大功率等特定场景的增量市场，比如利用飞秒激光刻蚀去实现超分辨微纳结构制造，这是在高端设备掣肘环境下靠纯粹工艺创新寻求替代方案的务实解法。

作为长期关注产业链的从业者，我得说句大实话，半导体制造业压根不存在所谓的一招制敌或瞬间翻盘，从高校实验室里的一台原理样机到走进晶圆厂实现高良率运转需要漫长时间。

咱们在光源贴装和材料上的点状突破，核心价值并不是立刻去撼动国际巨头的当季财报，而是踏踏实实地跑通了从本土基础科研到国内企业试用再到反馈迭代的生态闭环。

这种彻底丢掉买办幻想并扎进死磕底层硬件深水区的做法，标志着我们正在重塑一套不依赖外部施舍的半导体工业底座，这种靠时间熬出来的产业韧性远比高调的发布会更有战略威慑力。

当国产设备开始在各地的封测厂里昼夜不停地运转，整条电子制造供应链的抗风险能力就被直接拉到了满格，属于中国芯片产业的突围战才刚刚进入最硬核的阵地。

在这个从应用端集成向制造端开荒转变的漫长周期里，你觉得国内半导体企业最需要警惕的是资本热潮带来的短期泡沫，还是制造一线基础科研人才储备的断层？
