彻底颠覆存储芯片！中国攻克半导体几十年难题，实现换道超车

国产芯片再次爆出重磅黑科技！我国科研团队成功研发新型铁电隧穿结器件，直接打破困扰全球半导体行业数十年的技术矛盾，有望让国产存储芯片、AI算力芯片实现换道超车。

很多人不知道，传统存储芯片一直有个无解bug。想要识别数据精准、电阻差距大，器件就极易损坏、使用寿命短。想要器件耐用抗造，电阻差值又会变小，极易出现数据读取错误，速度和稳定性始终无法兼顾。

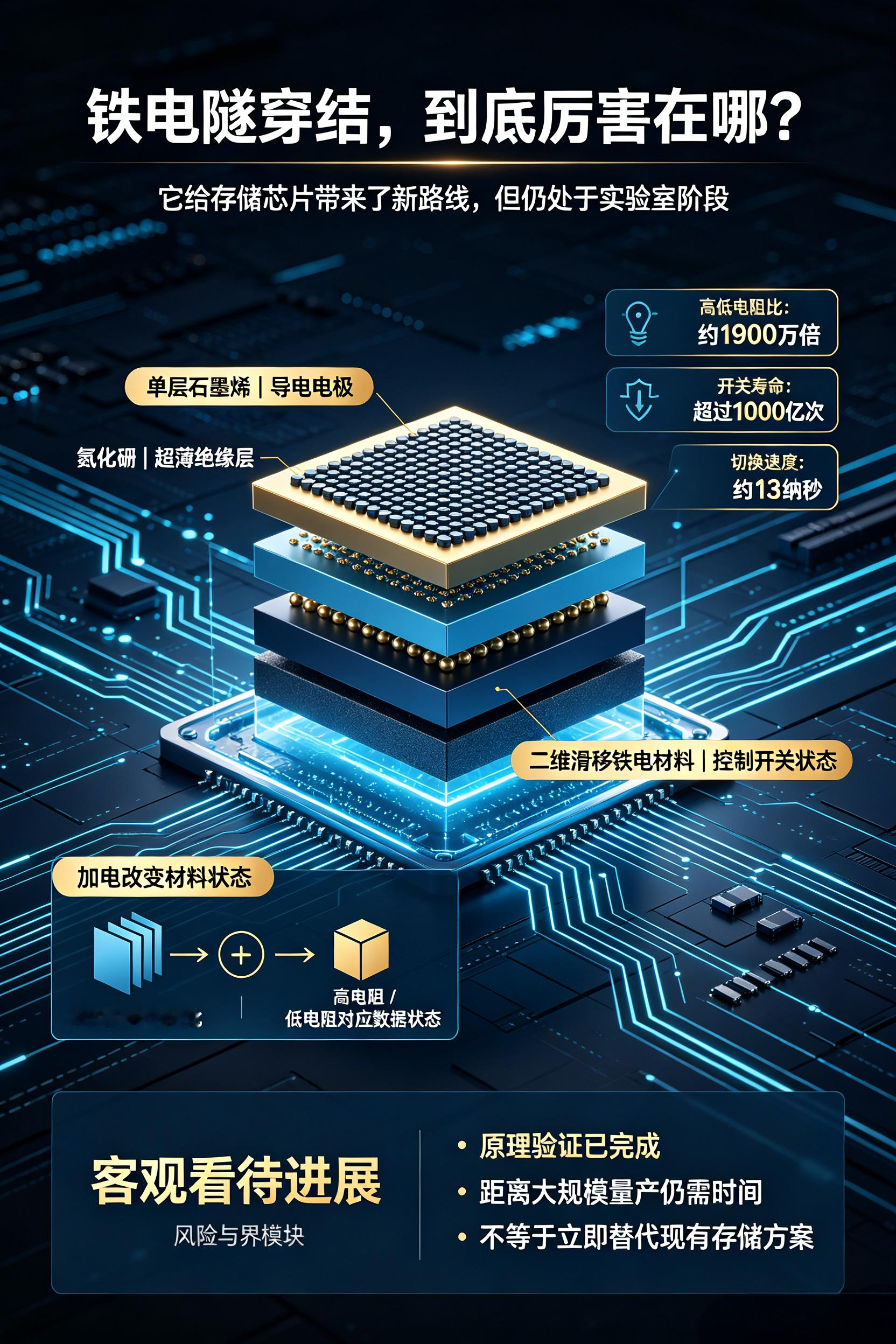

这次国产新技术完美解决了这个矛盾。这款纳米级核心器件采用三层三明治结构，搭配特殊二维材料，实现了逆天性能参数。0.5伏低压读取下，高低电阻差高达1900万倍，几乎不会读错数据。支持超1000亿次反复开关擦写，耐用度远超普通闪存。13纳秒的极速切换速度，能让芯片运算、加载效率大幅飙升。

它最颠覆性的优势，是真正实现断电不丢失数据。我们现在的电脑、服务器内存，属于耗电维持数据的类型。机器待机也要持续补电续命，光是内存耗电，就能占服务器总功耗的三四成，AI算力集群的无效耗电更是夸张。

新型器件属于非易失性存储，无需持续通电保数据。大规模普及后，国内数据中心每年可省下百亿度电量，AI训练、云计算的算力成本会大幅下降。还能简化芯片架构，实现存算一体，彻底改写算力硬件的底层逻辑。

目前该技术处于实验室验证阶段，核心原理和性能优势已经完全跑通。虽然暂时无法大规模商用替代现有产品，但给下一代高端存储、AI芯片开辟了全新技术路线。让我国在先进芯片赛道掌握自主核心底牌，摆脱海外技术桎梏。
