AI PCB加速升级，PCB设备正在从“配角”变成“主角”（附名单）
英伟达GB200 NVL72整柜出货的那一刻，一台AI服务器的PCB价值量已经悄悄超过了CPU。
72颗GPU、36颗CPU，在一个机柜里形成130TB/s的互联带宽——这不是算力的线性堆叠，而是一块电路板上的布线战争。信号要在几十层板材之间穿行，不能串扰，不能衰减，不能有微米级的对位偏差。PCB，这个过去被视作“配角”的基础器件，第一次站上了AI产业链的C位。
数据最能说明问题：全球PCB产值预计2029年突破960亿美元，其中服务器/存储以9.5%的复合增速领跑所有下游应用。而支撑这一切的，是PCB自身的技术剧变——从普通服务器的6-10层板，到AI服务器普遍采用的20-32层高多层板，甚至Anylayer HDI；从传统通孔到上千个微盲孔+背钻的组合工艺；一块单板上的钻孔数量从几千个跃升到几万个，线宽线距从75μm收缩到30μm以下。每一项指标变化，背后都是设备环节的量价齐升。
头部PCB厂商已经砸下超过700亿元扩产，设备订单的兑现窗口就在2026到2028年。接下来的内容，我们不聊空泛的趋势，只聚焦三个问题：钱流向了哪些设备环节？工艺升级让谁的价值量变大了？哪些公司正在接单？
01行业概述
AI算力基础设施快速部署，正推动PCB产业从常规多层板向高多层、高阶HDI及mSAP/SLP等高端产品体系迁移。服务器/存储成为PCB下游增长最快的应用领域，2025—2029年产值复合增速预计约9.5%。头部PCB厂商集中启动面向AI服务器、高速交换机及光模块的扩产项目，建设周期主要落在2026—2028年，专用设备订单将率先兑现。
全球PCB专用设备市场规模预计从2026年约91.2亿美元增长至2029年约113.9亿美元，其中钻孔设备与曝光设备合计占产线资本开支30%以上。高端PCB在层数、密度、线宽及孔径等维度指标持续收严，带动激光钻孔、高解析LDI、精密电镀及检测设备等关键环节实现配置数量与单机价值量的同步提升，设备行业正迎来新一轮景气周期。图片
02关键解读1）高端PCB扩产的结构性驱动AI服务器由8-GPU单机向72-GPU机架级系统演进，PCB需求从单块计算板延伸至NVLink交换托盘、网络接口、供电及液冷子系统等多元板卡。NVIDIA GB200 NVL72系统集成72颗GPU与36颗CPU，形成130TB/s机架级NVLink互联域；后续Vera Rubin VR NVL722系统进一步升级至6阶HDI计算板及22—32层交换板。

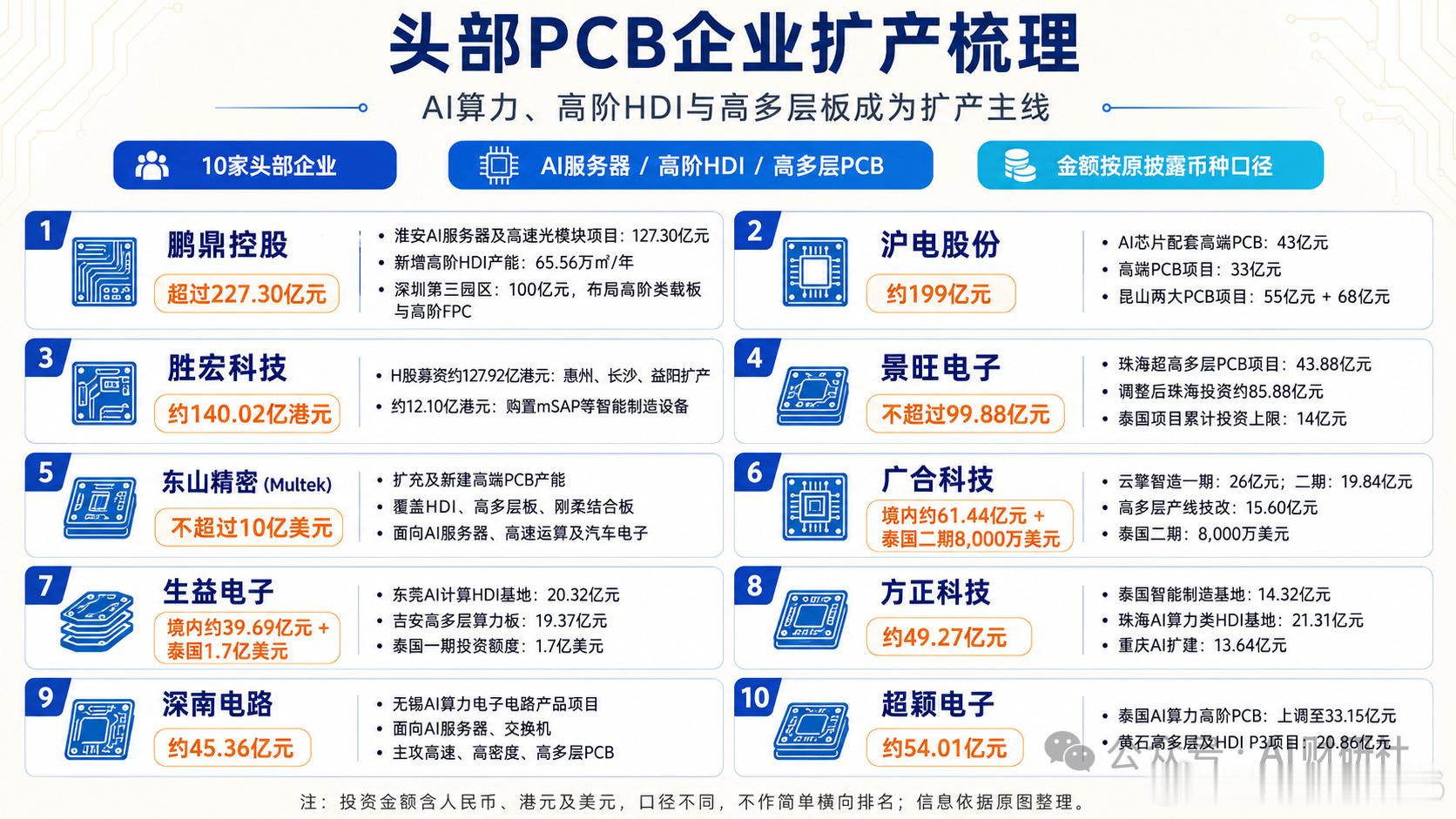

板卡数量扩张与单板工艺升级形成共振：OCP UBB公开设计采用22层结构、128.4mil板厚及112Gbps PAM4信号，并实施背钻以控制残桩；OAM模块强调高I/O与高功率供电，需HDI及mSAP工艺支撑细线路成形。PCB价值量不再仅取决于层数，而是由信号完整性、电源完整性及热可靠性共同决定。头部厂商扩产方向高度集中于高多层板、高阶HDI及SLP/mSAP，鹏鼎控股、沪电股份、胜宏科技、广合科技、生益电子、方正科技、深南电路、超颖电子等已披露合计逾700亿元投资，设备导入集中在2026—2028年落地。
2）高多层与HDI对设备的差异化升级要求高多层PCB（16层及以上，向28—32层延伸）的核心设备难点集中在层间对准、高厚径比钻孔、背钻深度控制及厚板电镀均匀性：层数增加导致内层偏移累积，需高解析LDI与X-ray对位设备强化层间对准；板厚与孔数同步增长，机械钻孔面临高厚径比与断刀风险，需智能钻咀管理与孔位补偿系统；112G及以上高速通道普及，背钻由高端可选转化为重要配置，深度控制精度直接影响信号反射损耗；厚板电镀要求垂直连续电镀与脉冲电镀在孔铜均匀性及热循环可靠性上满足更窄工艺窗口；大尺寸厚板对翘曲和板边精度敏感，成型及自动检测覆盖率需全面提升。
HDI的技术特征在于采用微盲孔、埋孔及顺序增层替代贯穿孔，释放内层布线资源。一至三阶HDI已向Anylayer演进，AI服务器用高阶HDI需兼顾微孔无空洞填充、低面铜厚度与细线路良率。对设备端而言：微孔形成需CO2/UV复合激光及超快激光钻孔设备实现小孔径、低热影响；顺序增层要求真空压合机在多次压合下控制厚度与翘曲；图形转移依赖高解析LDI保障套准精度；填孔电镀需脉冲整流与在线铜厚监测，解决铜与树脂热膨胀不匹配带来的潜在界面失效。HDI产值2024—2029年复合增速预计约11.2%，为PCB各品类最高，其设备单线投资强度显著高于常规多层板。
3）mSAP工艺渗透与设备精度竞争mSAP（改良型半加成法）通过超薄种子铜层+选择性图形电镀+闪蚀，替代传统减成法在细线宽/线距下的侧蚀问题，使线路截面趋近矩形。AI服务器局部微细线路层采用mSAP或类载板工艺的必要性持续上升，其量产难点在于微米级全流程控制：闪蚀窗口极窄，需在完全去除种子铜的同时避免线路减薄或断线；微孔金属化需水平沉铜与VCP/水平电镀协同，防止孔底残胶与空洞；细线宽要求LDI具备高解析、高套刻精度及涨缩补偿能力，干膜兼顾附着力与耐电镀性；铜面粗糙度需平衡结合力与高频损耗，材料涨缩与洁净度直接影响良率。
mSAP设备的竞争焦点已从产能规模转向精度、一致性与良率，带动多光束激光钻孔、高解析LDI、水平沉铜及闪蚀闭环控制设备的价值量提升，并形成对药水、干膜、探头等关键耗材的持续需求。
4）钻孔与曝光设备占据资本开支核心钻孔设备为PCB专用设备中规模最大的单一品类，2026年全球市场规模约19.94亿美元，预计2029年达26.83亿美元，复合增速约10.4%，主要受益于层数增加、微盲孔及背钻工艺普及；曝光设备2026年约13.50亿美元，预计2029年达17.43亿美元，复合增速约8.9%，驱动力来自HDI和mSAP对细线路解析度与对位精度的刚性需求。
二者合计占产线资本支出30%以上。中国大陆为全球最大区域市场，2026年设备规模约52.6亿美元，占比约58%，头部PCB厂商扩产项目高度集中，国产设备企业在钻孔、曝光、电镀及检测环节已形成进口替代能力，且正由单一设备向综合解决方案延伸，有望在本轮资本开支周期中持续提升份额。
03核心公司第1家：大族数控细分领域：PCB专用设备平台型龙头，覆盖钻孔、曝光、成型及检测全流程。概念关联：钻孔设备为收入核心，AI驱动高多层与高阶HDI扩产，层数增加及微盲孔/背钻渗透率提升，直接拉动机械钻孔与激光钻孔设备需求，有望实现量价齐升。按2024年中国市场收入计份额约10.1%，位居国内第一。最新进展：深度受益本轮头部PCB厂商扩产周期，设备导入窗口集中在2026—2028年，钻孔环节逐步成为工艺瓶颈与价值量集中环节，订单有望率先兑现。
第2家：芯碁微装细分领域：直写光刻设备龙头，PCB直接成像为核心，延伸至先进封装直写光刻及激光钻孔。概念关联：AI高端PCB与先进封装双轮驱动——高多层/HDI/类载板升级加速高套刻精度LDI渗透；Chiplet及类CoWoS-L封装扩产带动WLP与激光钻孔设备需求，形成第二成长曲线。最新进展：2026Q1收入5.15亿元，同比增长112.48%；扣非归母净利润1.05亿元，同比增长104.34%。高精度CO2激光钻孔已进入多家头部客户量产验证，WLP设备批量交付，晶圆级及板级直写光刻设备已助力客户实现类CoWoS-L产品量产。
第3家：合锻智能细分领域：PCB成型设备（成形环节）。概念关联：产品覆盖PCB成型加工设备，受益于高多层板大尺寸厚板对板边精度、应力释放及翘曲控制的更高要求，高精度成型设备需求随产品升级而提升。最新进展：据报告数据，2025年EPS预计为-0.50元（处于亏损状态），2026E/2027E分别为0.05/0.43元，尚处于经营修复阶段，在PCB设备板块中体量较小。
第4家：天准科技细分领域：PCB检测设备（检测量测环节）。概念关联：面向PCB制造过程中的AOI、3D AOI、X-ray/CT检测及电测等环节。AI服务器及高阶HDI板对内部缺陷、孔铜质量及高速通道一致性的检测覆盖率要求从抽检走向更高比例全检，驱动高分辨率检测设备需求增长。最新进展：据报告数据，2025—2027E EPS分别为0.37/0.88/1.31元，增长预期较为明确。
第5家：东威科技细分领域：PCB精密电镀设备（电镀环节）。概念关联：产品以垂直连续电镀（VCP）和脉冲电镀为核心，解决高多层板厚板孔壁镀铜均匀性、厚铜电源层可靠性，以及HDI微孔无空洞填充与低面铜厚度控制等工艺难点。AI驱动的HDI及mSAP扩产对电镀均匀性与工艺窗口提出更高要求，直接推动电镀设备价值量提升。最新进展：据报告数据，2025—2027E EPS分别为0.41/0.99/1.04元，电镀设备在高阶PCB产线中的资本开支占比随工艺复杂度提升而扩大。
