当下评判台积电的先进半导体行业地位，标准早已不止晶体管制程精度，先进封装的系统整合能力，已成为比肩制程优势的核心壁垒。
工商时报分析指出，台积电CoWoS、InFO两大封装平台，源自不同应用赛道，最终构筑起超越同业晶圆代工厂、传统封测企业的综合竞争优势。

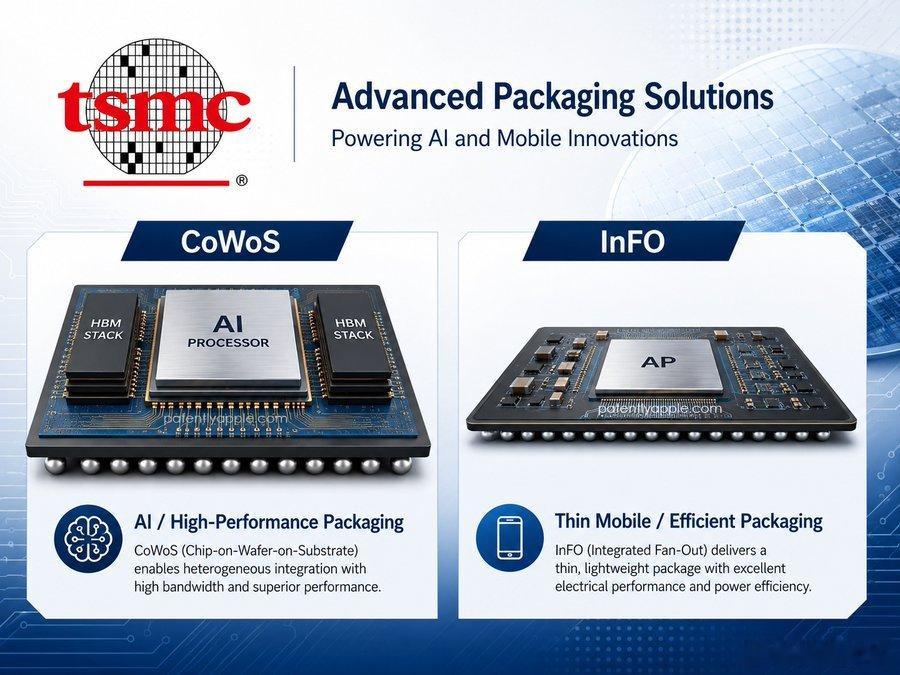

InFO主打消费电子领域，通过薄型化封装、优化散热效率，实现移动端处理器与内存的高密度集成，稳固了台积电手机芯片的市场优势；CoWoS聚焦高性能算力场景，依托精密中介层架构互联计算裸片与高带宽内存，成为当下AI加速芯片不可或缺的超大规格封装方案。
依托两大核心封装技术，台积电彻底跳出单纯晶圆代工的传统定位，打造出涵盖芯片设计、顶尖制程制造、封装测试、系统级整合的一站式全链路服务。
伴随AI产业迭代，芯片产业从单片一体式设计，全面转向GPU、定制加速芯粒、高带宽内存堆叠组成的异构计算架构，台积电一体化制程+封装战略的核心价值持续凸显。
过去数十年，半导体行业竞争以晶体管密度为核心，新一代制程始终带来更小尺寸、更强性能与更低功耗。但如今，先进制程的经济成本与物理极限日益凸显：超大尺寸单片裸片制造成本极高、良率风险大，微小瑕疵即可造成整片晶圆报废。
行业因此普及芯粒拆分设计，将芯片功能拆解为多颗不同制程的小型芯粒，通过先进封装完成集成互联。封装也彻底告别单纯的防护外壳属性，升级为高速互联系统，兼顾海量数据传输、功耗控制、散热优化与信号保真。
AI大模型的训练与推理需求，进一步加速了行业变革。常规电路板的物理间距与电气损耗，会严重制约算力芯片与HBM内存的数据交互效率，而台积电3DFabric先进封装矩阵，通过CoWoS、InFO、SoIC三大技术，实现芯粒集群化设计，摆脱对超大单片裸片的依赖，适配AI时代异构计算需求。
CoWoS（基板上晶圆上芯片）是AI硬件的核心封装方案。核心架构为：将算力裸片与HBM堆叠内存搭载于高密度中介层，再固定至封装基板，完成模组与整机系统的对接。
相较传统电路板，中介层拥有更多互联线路、更短传输路径，大幅提升带宽与能效。AI芯片功耗大多消耗在数据搬运环节，算力核心与内存的物理布局，对性能的影响堪比处理器架构设计。
台积电打造三大CoWoS细分方案适配不同场景：CoWoS-S采用硅中介层，适配逻辑芯粒与多组HBM集成；CoWoS-R依托重分布层控制成本；CoWoS-L结合重分布层与局部硅互联，支撑超大超复杂封装模组。三类方案可灵活平衡互联密度、体积、工艺难度与成本，满足AI设备多裸片、大内存堆叠的封装需求。
这项技术是台积电超前布局的典型代表，2012年便完成制程认证与量产，配套完整设计仿真流程。早期因成本高昂，仅应用于FPGA、科学计算等小众高性能场景，但长期量产积累了硅中介层、硅通孔、晶圆级封装与大面积散热管控的成熟经验。
2016年，台积电实现HBM2内存集成CoWoS封装量产，率先落地GPU+多组HBM的AI加速芯片方案，提前匹配后续AI产业爆发需求。如今CoWoS的普及，完全依托英伟达数据中心AI芯片的大规模落地，英伟达负责架构设计，台积电包揽先进制程与封装集成，芯片最终性能由前后端工艺共同决定。
生成式AI爆发后，CoWoS产能成为全球高端AI硬件的核心瓶颈。即便裸片产能充足，中介层、基板、集成测试产能不足，依旧无法产出可用算力模组，原本常规的后端封装工序，一跃成为AI供应链的核心短板。目前全球大多数企业持续争抢产能，进一步巩固了台积电的行业垄断地位。
与CoWoS的高性能定位不同，InFO集成扇出封装专为紧凑型消费设备设计。该技术取消传统移动端封装基板，将裸片嵌入重构晶圆，通过精细重分布层延展电路引脚，突破裸片尺寸限制，实现更多互联触点与更薄封装体积。
对于智能手机，薄型化封装可为电池、影像模组腾出机身空间，更短的电路路径优化能效，更低热阻可快速疏导芯片热量。2016年二季度，台积电实现InFO PoP大规模量产，16nm手机SoC集成内存后，热阻降低10%，运行频率提升5%-10%。
同年，iPhone 7搭载的A10 Fusion芯片全面采用台积电InFO工艺，完成该技术的顶级商业化落地。Apple对超大产能、极致薄度与严苛功耗的极致要求，验证了台积电制程+封装一体化模式的可行性，确立了先进封装属于芯片制程延伸、而非外包附属工序的核心战略。
此后InFO持续迭代，形成覆盖移动端、网络硬件、高性能计算的完整技术体系，2018年落地多芯粒InFO-oS基板型封装工艺。随着跨品类异构集成需求提升，InFO消费级封装与CoWoS高性能封装的技术边界逐步融合。
台积电的核心优势，并非单一封装工艺，而是全生态统筹能力。可在自有代工体系内，统一管控晶管制程、封装架构、电气互联、材料选型、内存适配与量产良率。
传统封测企业无顶尖制程能力，英特尔、三星等IDM厂商难以获得外部设计客户的全面信任，而台积电中立纯代工模式具备天然优势。可在芯片设计初期介入，协助客户拆分芯粒、匹配制程、规划内存布局，输出成本与性能最优的封装方案，再对接自有工艺、IP库、测试体系与供应链。
这套交钥匙模式大幅缩短研发量产周期，提前规避芯粒与封装适配问题，联动上下游优化工艺，加速产品上市节奏。
先进封装的核心难点不在于实验室原型，而在于大规模稳定量产。大面积微型互联、超薄晶圆加工、异材热应力管控、多层精密对位，均对良率提出极高要求，单处瑕疵即可报废整组高价模组。
台积电凭借多年InFO消费级海量订单、CoWoS高端算力芯片量产，沉淀了完备的工艺数据，持续迭代设备、材料与检测体系，形成产能越多、数据越全、良率越高、客户越多的正向循环。竞品即便突破技术参数，也难以复刻其成熟的量产生态与供应链体系。
AI算力需求持续推动CoWoS突破光刻物理上限，当前AI封装的中介层与裸片总面积，已远超单次光刻掩模版尺寸。台积电CoWoS-S最大面积可达掩模版的3.3倍，同时规划5.5倍规格超大封装平台，适配下一代多芯粒、大内存AI芯片。
封装规格扩容带来的翘曲形变、晶圆利用率、互联损耗、成本攀升等问题，成为台积电持续攻坚的重点。为突破晶圆级封装尺寸瓶颈，台积电前瞻研发CoPoS面板级封装技术，将工序从圆形晶圆转向矩形面板，提升空间利用率，可搭载玻璃基中介层，优化稳定性与电气性能。
目前CoPoS已建成试验产线，规模化量产仍需2-3年。该技术并非替代CoWoS，而是延续台积电前瞻布局逻辑，在现有工艺触顶前，提前搭建下一代异构集成技术体系。
英特尔、三星持续发力先进封装试图打破垄断，英特尔主推EMIB、Foveros堆叠技术，积极扩产争夺代工客户；三星实现制程、HBM内存、封装全链条自研。但客户选型更看重良率稳定性、产能保障、IP安全与中立属性，台积电无终端竞品的中立模式，仍是全球头部芯片厂商的首选。
台积电2025年年报明确，CoWoS、InFO、SoIC堆叠、硅光集成，是顶尖制程的核心配套技术。行业竞争逻辑彻底改变：单纯拥有先进制程已不足以产出顶级AI硬件，只有实现制程、芯粒、封装、内存的一体化整合，才能打造高性能、低成本的完整算力系统，这正是台积电独一无二的核心壁垒。
CoWoS与InFO的行业领先，并非短期跟风AI热潮，而是台积电十余年长线技术积淀的成果。CoWoS深耕高性能算力场景，InFO打磨消费电子量产工艺，两大技术体系在AI时代完美契合行业需求，匹配了芯片对顶尖制程、超大带宽、异构集成、稳定量产的全部要求。
如今，台积电的竞争力早已不能用纳米制程简单定义。先进封装作为芯片落地为完整计算系统的最后核心环节，战略价值已与前端晶管制程持平，也让台积电牢牢站稳全球半导体产业的绝对龙头位置。
